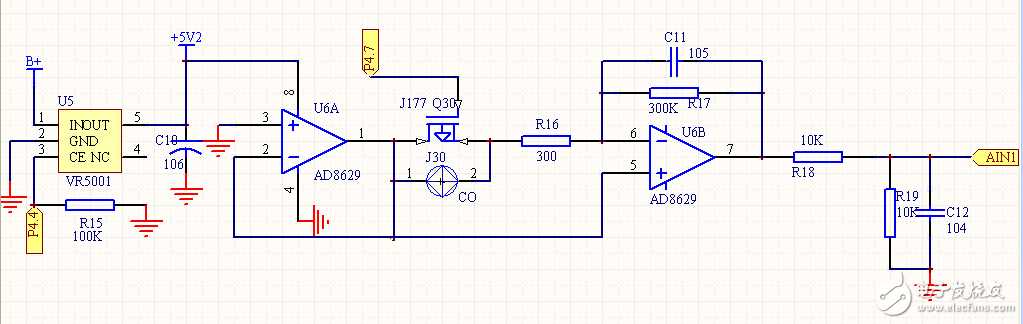

请看第一张图片，前面的是对输入5伏的高精度稳压，因为传感器要求的精度较高，稳压后将电源送入u6a，AD8629为一个运算放大器，主要对中间的一氧化碳传感器和j177提供一个合适的驱动电压值，中间P4.7为调节传感器的检测范围，信号通过r16传到u6b，进行运算放大，c12简单滤波最后输出。纯手打，希望对您有所帮助 最佳答案

向前冲678 发表于 2015-8-26 10:12
请看第一张图片，前面的是对输入5伏的高精度稳压，因为传感器要求的精度较高，稳压后将电源送入u6a，AD8629为一个运算放大器，主要对中间的一氧化碳传感器和j177提供一个合适的驱动电压值，中间P4.7为调节传感器的检测范围，信号通过r16传到u6b，进行运算放大，c12简单滤波最后输出。纯手打，希望对您有所帮助 ...

十分感谢您的回复！还是有不太理解的地方：U6A的输出增益是0，输出电压应该是0V吧，这样前面的高精度稳压还有什么意义呢？另外您说的P4.7调节传感器的检测范围，具体是怎么调节的还是不太清楚...

您考虑的也对，这个高精度稳压可能是对电源进行稳压，8624前后两个形成了负反馈，中间q30调节让其工作在放大区，可调节两边电压，电阻一样的情况下，那么电流就发生变化，然后来控制传感器监测范围。
