饭前顶顶贴

我是准备用这个TPS61230来把锂电池的3V到4.3V 的电压升成4.5V，给GSM模块用的，希望能设计的好一点，电流可以达到2A左右，有用过这个芯片的也欢迎指导

按照 规格书 推荐封装做即可，这个元件本身发热不是很大，地焊盘确保连接即可。

本帖最后由 nealcc 于 2015-8-19 15:55 编辑

maxiaoboluo 发表于 2015-8-19 14:30
体积是3mm*3mm,电流达到2A，发热应该很厉害才对吧，

没注意到这款是集成Pmos和Nmos的，不过从规格书资料来看，热量发热还真不乐观

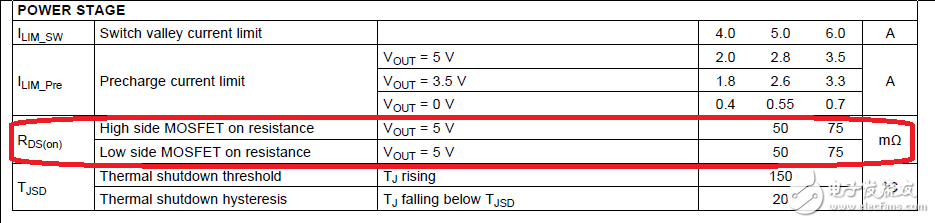

这两个MOS管 50mR的导通电阻，并参考DCDC效率图，因为是3V输入 4.5V输出，如果2A输出，效率会跌倒90%以下。此时功耗会很大。我觉得已经余量不足，这款芯片，正常工作建议放在1A左右，损耗功率大概在200mW左右。是没有问题的，但是满负荷2A运行，效率下降，热耗上升很严重。甚至达1W损耗（3V-4.5V 88%效率）




下图是TI 网页工具，算散热的。
http://www.ti.com/adc/docs/midlevel.tsp?contentId=76735&DCMP=hpa_design_center&HQS=Tools+OT+pcbthermalcalc
因为工具还没有更新TPS61230，智能用同封装，热性能近似的元件替代。
如果PCB面积合适，常温工作可控60度，但是做50度高温运行实验，可能就比较热，但还是在芯片承受范围内。

本帖最后由 nealcc 于 2015-8-19 16:03 编辑

建议控制，输入电压下限3.55V，电池放电曲线，后面电池电容量也比较低了，还会影响效率。底部放焊盘小通孔。

我们以前的做法，正常工作模式，你手放在芯片上能坚持10s没被烫到移开，就没有问题。
