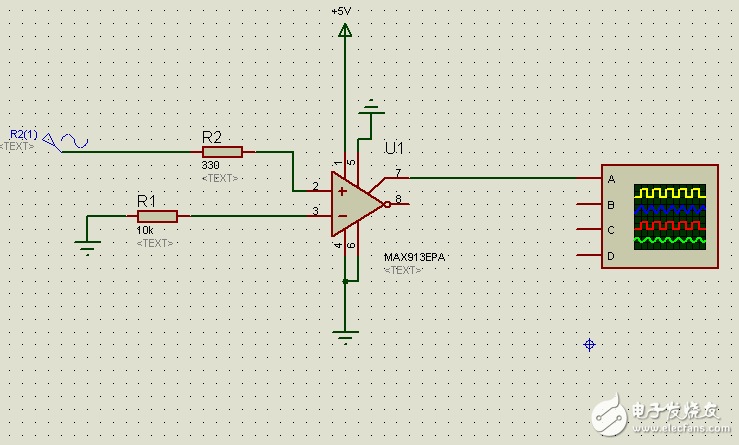

MAX913EPA在proteus上仿真电路可行，但是实际电路就不行了

2019-07-16 17:15发布

站内问答 / 电路设计

2498 6

试了很多电路都不行，求大神指教啊


友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

6条回答

1楼-- · 2019-07-16 21:49

本帖最后由 nealcc 于 2015-8-14 09:22 编辑

我估计你的问题出在你用的信号源。
仿真信号源，正弦波默认offset是 0V；
而一般简易信号发生器输出没有负输出。
解决方法有两种：
1、把你电路的输入电阻改为电容，然后在增加一个负载电阻，提供通路。
2、把比较器 3 脚不要接地，用电组分压方式分一个数值在正选拨峰峰值范围内的直流电压即可。

2楼-- · 2019-07-16 22:48

我来中奖，请忽视我

3楼-- · 2019-07-17 02:53

按你的设计，请保证输入信号幅度峰峰值小于400mv，并且无直流偏置，也就是说直流成分为0.

4楼-- · 2019-07-17 05:57

仿真的时候设置一定要看清楚信号源的参数，默认数值很容易出错！

5楼-- · 2019-07-17 09:06

精彩回答 2 元偷偷看……

6楼-- · 2019-07-17 09:18

正常，仿真终究是仿真，不可能做的很好
