对于目前的MOS管，其实很多都是可以双向导通的。
Q1来说，先是5V通过体二极管从D到S级，稍后只要GS之间达到开启电压，Q1就导通了，不会继续从体二极管过。
只不过Q1不受控。所以你的Q1其实直接在G1接个下拉电阻应该就可以了。
对于Q2，s接高电位，D接低电位就受控了。 最佳答案

求解答啊，高手们

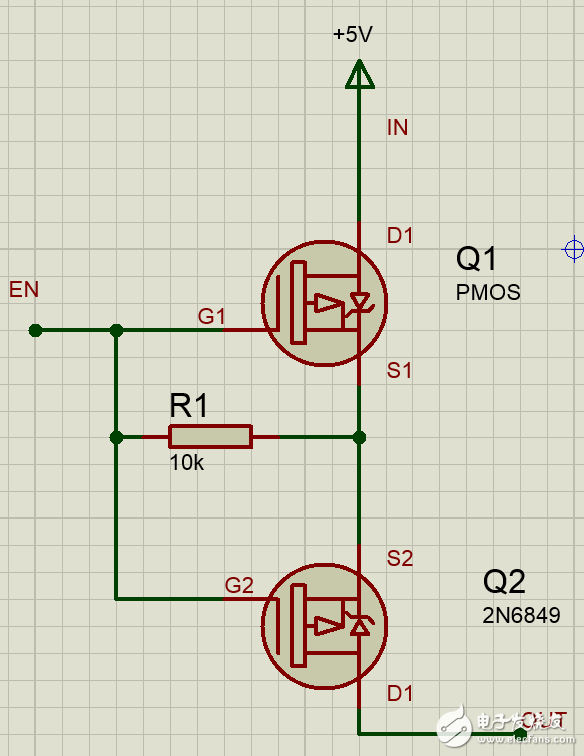

1. 这个电路可行吗？意思就是做5V的开关且带隔离，不让输出端影响输入端。
-----答案是YES
2.由于Q1的体二极管存在Q1这样接是当不了开关作用，Q1这样接是隔离作用吗？
-----答案是YES，可参考下面我的应用电路，如果没有这个体二极管，当电池电压过低时，输出端电流会通过另一个体二极管流入电池
3.Q1这样接承受电流不是很小？电流都是经体二极管流过，体二极管承受电流应该很小啊？
当MOS管打开，因导通压降很小，相当于短路了体二极管。

2014小白 发表于 2015-8-12 19:59
对于目前的MOS管，其实很多都是可以双向导通的。
Q1来说，先是5V通过体二极管从D到S级，稍后只要GS之间达到开启电压，Q1就导通了，不会继续从体二极管过。
只不过Q1不受控。所以你的Q1其实直接在G1接个下拉电阻应该就可以了。

我这样接，是不是EN端高电平的时候Q1管是没有开启的？相当于关断只不过由于体二极管的存在没法实现关断而已？意思就是Q1管实际上当G1高电平时电流是走二极管通道，而G1低电平时走的是管的D1S1通道二极管相当被短路了？

2014小白 发表于 2015-8-12 19:59
对于目前的MOS管，其实很多都是可以双向导通的。
Q1来说，先是5V通过体二极管从D到S级，稍后只要GS之间达到开启电压，Q1就导通了，不会继续从体二极管过。
只不过Q1不受控。所以你的Q1其实直接在G1接个下拉电阻应该就可以了。

对于Q2，s接高电位，D接低电位就受控了。
这句话是不是说s接高电位，D接低电位，通过G的状态改变Q2就受控了？
