关于我测试感应加热中逆变输出波形中的毛刺,是如何产生的?

2019-07-16 17:17发布

本帖最后由 jizuboy 于 2015-7-27 08:25 编辑

本人设计一款IGBT的感应加热电源,100KW的设计功率,负载槽路为并联,使用英飞凌的600A1200V的IGBT,在IGBT源极和漏极上附有基本的阻容吸收R = 4R 150W和4*0.0068uF 的无感电容。其它的都是标准配置,全桥逆变,全控整流,主要为了测试主控系统对工作点的判断过程。但是在实际的观测中,发现逆变的波形会出现非常多的尖峰毛刺。无论工作点在什么位置上这个毛刺都会出现,负值倒是有些变化。对了,重叠时间定义为2uS,负载的谐振频率在5K左右。
这个波形观测上感觉是震荡已经建立,但是有这些毛刺的东西应该如何消除。

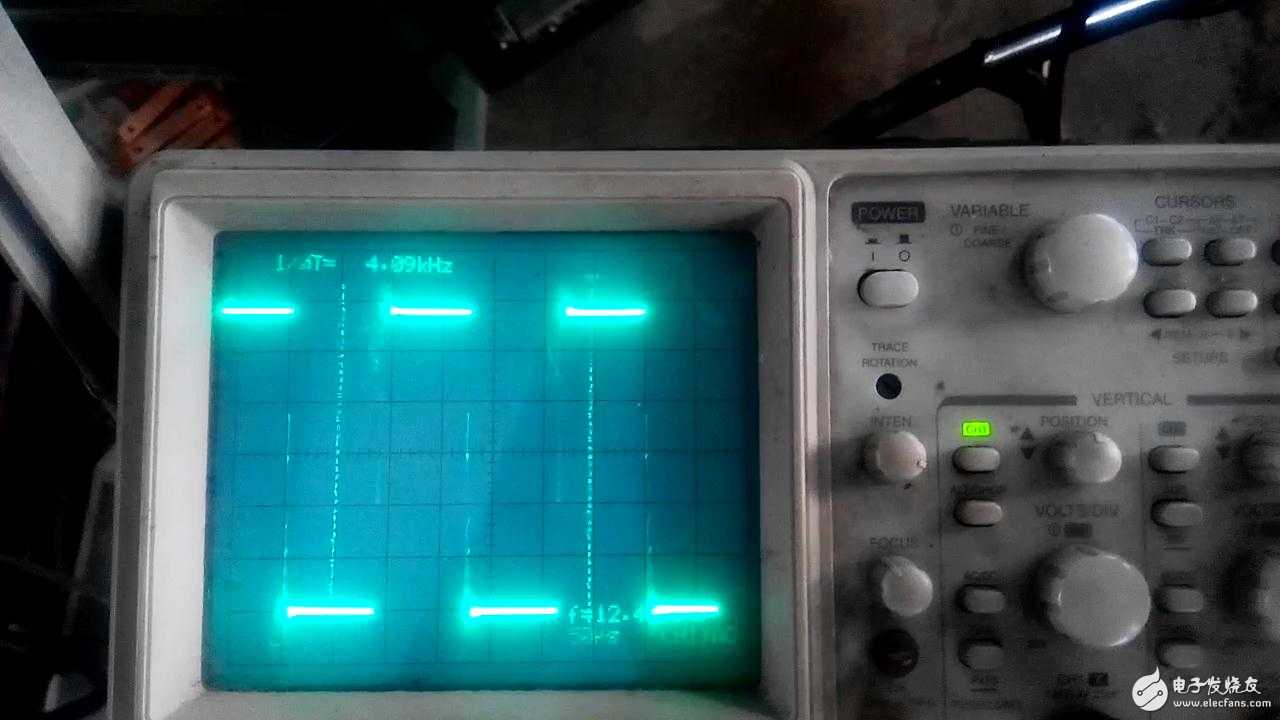

这个波形应该是关断点定义的不很好,后来经过扫频后找到上一个图形的工作点。
请各位分析一下,我更应该关注什么。并且附上一段视频请各位观测一下:
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
格古洛
1楼-- · 2019-07-16 17:41
视频没了哟~
更新一些连接呗~
jizuboy
2楼-- · 2019-07-16 21:10
各位,给个建议如何,这个毛刺产生的原因
jizuboy
3楼-- · 2019-07-17 01:50
暴风截图201573030417875.jpg 暴风截图201573030423187.jpg
这个是IGBT栅极的波形,这个波形驱动600A的IGBT有问题吗?后一个图形是前一个的放大显示。
jizuboy
4楼-- · 2019-07-17 04:46
呵呵,自己将帖子总结一下:希望能够帮助正在努力工作的同仁们。
波形中出现的关断干扰是我在设计软件的时候出现了错误,由于是并联负载,需要有逆变脉冲的重叠时间的,由于设计过程中在驱动电路上增加了一级非门驱动,而在软件上没有进行更改,导致重叠时间变成了死区时间。
结果是在并联负载上施加的具有死区时间的逆变驱动脉冲,导致整个桥路有电流断开的情况,导致关断和开通电压飞速上升,并且在合理的关断点上也不能够消除。
这个故障困扰我有很长时间了,主要还是由于工作的连续性不能够保证导致设计过程的脱节,并且在工作中检查、测量不认真引起。
这个问题结束了,多谢观看和关注的攻城狮们。
