开关电源布线

2019-07-16 17:18发布

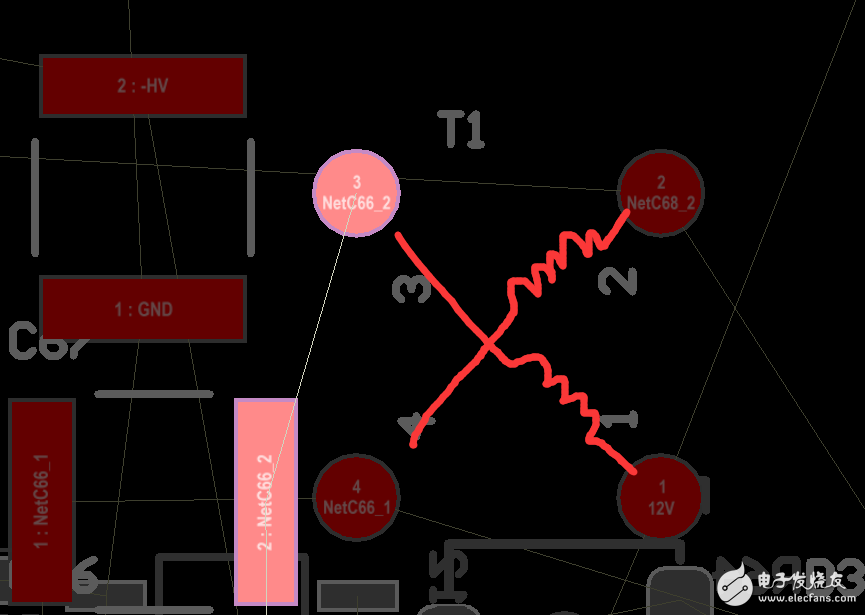

我正在画一个模块电源,因为耦合电感对角管脚的缘故,布线时输入、输出环路出现下图的形状,不知道这样会不会影响开关电源性能和稳定性,在线求解答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
leoyu1012
1楼-- · 2019-07-16 23:00
PIN脚不能交换么
Jack闪光
2楼-- · 2019-07-17 01:26
耦合电感的引脚定义就是这样的,没办法啊
彬哥电子库存
3楼-- · 2019-07-17 04:35
你这是要想闹那样呢
Jack闪光
4楼-- · 2019-07-17 06:32
彬哥电子库存 发表于 2015-7-24 21:24
你这是要想闹那样呢

有什么问题吗?。。。。。
kayyao
5楼-- · 2019-07-17 08:10
看看。。。。。。。。。。。。。。。。。。。。。。。
