关于差分采样电路中,运放不能正常工作的问题
2019-07-16 17:23
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
电路设计
6674
5
1791
本帖最后由 mapex 于 2015-8-9 13:56 编辑
各位坛友,今遇到问题如下:利用差分采样
电路

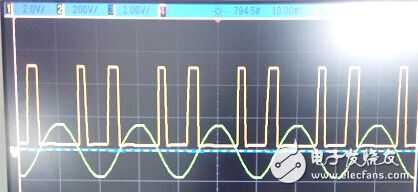

采AC信号(如图0),运放不能正常工作,在0输入和220以上电压输入时可以正常工作,输出波形正确;在1-220V之间电压等级波形输出有问题,如图1-4。
1.无AC输入,Vin1+和Vin1-悬空,这样的波形输出是正确的(图1);2.AC输入200V以上,波形也是正确的(图2);3.利用分压方法,引入峰值为1V的交流电(无光耦隔离,直接进入Vin),波形输出不对(图3-1 3-2 出现两种结);AC引入电压介于1V-100V之间。波形也不对(图4)。希望大家多提宝贵建议。谢谢。
图0
图2
图3-1
图3-2
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
泡芙奶昔
1楼-- · 2019-07-16 20:41
楼主图片都看不了啊
加载中...
banxianlalala
2楼-- · 2019-07-17 02:13
你的图片不能看不能解决你的问题
加载中...
mapex
3楼-- · 2019-07-17 06:46
不好意思,各位坛友,插图刚完善。个人理解 是不是因为2M和8M电阻太大的缘故!
加载中...
wushang
4楼-- · 2019-07-17 10:48
可以试一试其他的器件
加载中...
云游88888
5楼-- · 2019-07-17 12:25
精彩回答 2 元偷偷看……
加载中...
