笔记本电脑12v ,2A 适配器电路设计原理图是否有问题？

2019-07-16 17:26发布

站内问答 / 电路设计
1626 1 1711

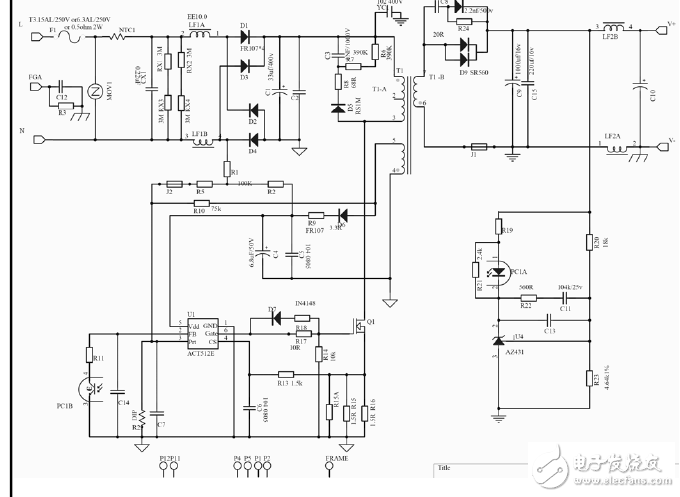

本人做零件承认的，看不懂电路图，哪位大虾能帮忙看看这个适配器的设计是否可以？另外能否指导下怎么看懂这个电路图呀，帮我一步步分析里面的电流流向和电路设计模块（哪部分起整流，哪部分防雷,电磁干扰，滤波，稳压，输入过压，输出过压，短路保护电路），小女子不甚感激呀！！！

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
1条回答
luoxi00
1楼-- · 2019-07-16 20:54
都没人回复,就这么沉下去了
