新手求助,关于两个放大电路级联的问题
2019-07-16 17:29
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
电路设计
4937
10
1374
就是直接将847的输出连接到821的输入里,然后输出,847输入端接10M,20mv的输入,只有一堆噪声输出,而把这两个
电路
拆开,单独接的话是可以有波形的,是因为阻抗没有匹配好,还是
电源
要单独供应?各位大大给个姿势
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
lbd775289290
1楼-- · 2019-07-16 22:40
OPA847电路单独的参数,因为室温压摆率只有900多,所以我最大的输入是100mv有效峰值,频率是我手边信号源的最大频率,150M,输出波形还是能看的

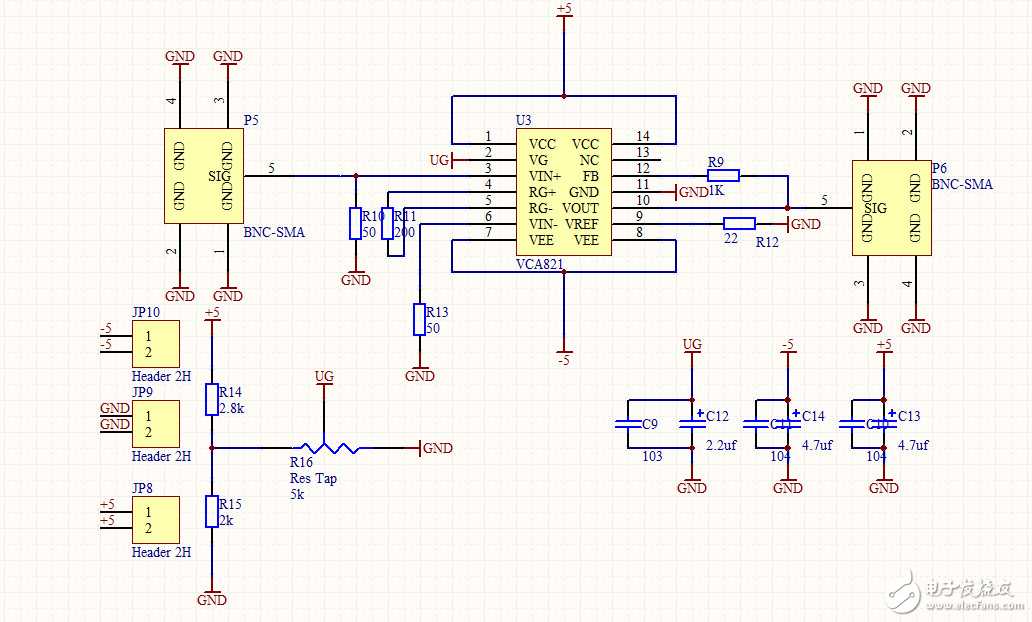

VCA821电路单独的参数,原理图那里分压的我是直接用3296型的变阻器去调整VG的,实际到130M左右波形都是好的,增益也是可调的
两个电路连接后完全没有波形,有人可以解析下原因吗。。。。。
加载中...
Wo波仔oW
2楼-- · 2019-07-17 03:59
精彩回答 2 元偷偷看……
加载中...
lbd775289290
3楼-- · 2019-07-17 04:08
847压摆率低,所以一般做前级的小信号放大的,VCA821我一般接到它后面,我试过级联后输入10M,10mv的信号,847放大20倍后供给821放大,还是没有波形,但是我用探头检测的时候,847板子上面输出的sma头上面是有信号的,而过了连接线(我这里两级之间连接使用sma线连接的,sma线的阻抗不是50欧吗?)之后测821的输入探头,就没有波形了,所以我初步判断应该是连接线可能太长(接近20cm的sma线)或者线的阻抗不匹配的问题,因为我这里输出是用50欧吸收反射的(847的图我发错了,输出那里那个50欧应该是串联的),输入用50欧吸收二次反射的。
请问sma线的特征电阻不是50欧吗,如果不是的话,我可以不可以直接用母-母sma转接头将两个板子相连,50欧的同轴电缆样子是怎么样的,我找不到图片,还有PCB布板的时候经常看到有人说电源地和信号地要分开,然后在一个com(是排针?)单点连接,我使用大面积铺地的方式可以有同样的效果吗?还有就是两个板子之间,电源都是+-5V(例如上面的843和821),可以直接+5相连然后连电源,-5相连连电源,然后地相连之后连电源的低吗?然后如果两个板子不同的供电电压又应该怎么处理?例如一个板子+-12,另一个+-5,这样子地的参考电压应该不一样的吧?
sorry,问题有点多,求回答
加载中...
lbd775289290
4楼-- · 2019-07-17 05:09
如果可以的话,希望大神能给我看一个高手画的PCB版,就是两级运放级联的就行,感激不敬
加载中...
Wo波仔oW
5楼-- · 2019-07-17 10:06
电源的话没有问题,因为里面没有数字地,所以不需要单点连,地面积越大越好。你说847有输出有信号而VCA821输入就没有信号了,你用万用表测了这条线路是通的吗?有可能是同轴线连线接触不好,不然一般不可能同一条线上一端有信号一端没信号。要是都没有问题你把R3和R1两个50欧姆到地的电阻去掉,有可能是负载太大。
加载中...
lbd775289290
6楼-- · 2019-07-17 15:49
电路是通的,我试过把长的sma线换成信号源的输入,发现连847的输出都没掉了,应该就是sma线的长度问题,我自己算过一下,C/F/10,算一下,20cm的确太长了,接触不好一般不会出现的,因为sma口有螺纹,所以接触一般很好,把前后匹配去掉就没信号了,那个是防止一次反射和二次反射的,SMA做输入输出的高速IC电路都要做这个的
加载中...
