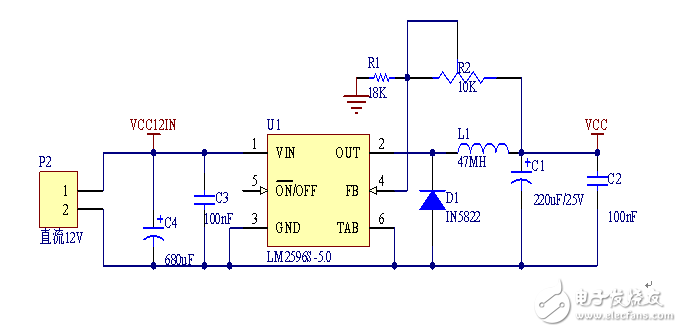

这个芯片就有问题，数据手册里的都是5管脚的，你这是6管脚的

溟谷 发表于 2015-6-28 14:05
这个芯片就有问题，数据手册里的都是5管脚的，你这是6管脚的

我是新手，谢指点，那这个对么？这里面这些元件都是干什么用的？参数为什么是这样啊？

琪宝儿 发表于 2015-6-28 14:17
我是新手，谢指点，那这个对么？这里面这些元件都是干什么用的？参数为什么是这样啊？

我也只是个学生，只知道输入处为滤波电容，输出处电感与电容用来减小输出电压纹波，至于那1N824就不知道它在这电路中什么作用了。而参数则更不知道为何如此了。

溟谷 发表于 2015-6-29 21:56
我也只是个学生，只知道输入处为滤波电容，输出处电感与电容用来减小输出电压纹波，至于那1N824就不知道它在这电路中什么作用了。而参数则更不知道为何如此了。

LM2596s是开关型降压调节器，当通电时电流正常流过，当关闭时电感里储存的电连接1N824二极管放电，保证电路不断电，所以又叫续流二极管。

这是个开关电源芯片，电感是用来作降压的。二极管是续流用的。
