菜鸟求指导,用一个单片机的引脚去控制一个24V的气阀如何设计电路

2019-07-16 17:36发布

我这边需要用一个单片机的引脚去控制一个功率是3W,电压时24V的气阀。我这边选择是一个TLP521的光耦。第一次设计电路,求帮。电路的要求只有一个,在光耦的接收端需要根据单片机的引脚驱动气阀。楼主学过模电,不过没有实战过。现在我有如下疑问。(1)R1的的大小我这边根据二极管的电流计算是5V/70MA=71.4欧姆,感觉这样计算不靠谱。(2)在接收端,如果要驱动24V的气阀,如果设计电路,如何去计算。
下图是我现在参考的电路图,以及TLP521的

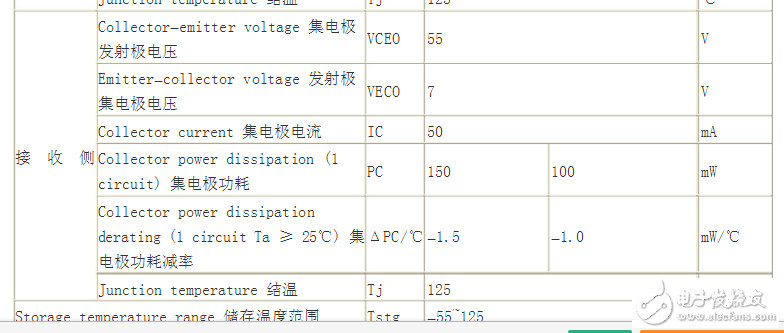

QQ图片20150626144953.png QQ图片20150626151449.png QQ图片20150626151439.png
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
andy_wsj
1楼-- · 2019-07-16 20:55
 精彩回答 2  元偷偷看……
sbyang054284
2楼-- · 2019-07-17 00:45
VCC是5V,R1的阻值在55就好了。至于接收端你这样接不对,把15V改为24V,R2接光耦集电极,光耦发射极接T1基极再接一个电阻下地,T1的集电极接电磁阀,发射极接地就行了
孙墨墨
3楼-- · 2019-07-17 00:55
andy_wsj 发表于 2015-6-26 17:30
我看了一下TLP521的IF与CTR的关系,跟其他光耦差不多,可以把IF设计在4-6mA就可以了,推荐5mA,这样子R1的值就出来了
假设你的供电VCC是3.3V,那么 R1 = (VCC - Vf)/5mA;
Vf是光耦导通的前向电压,资料典型值是1.15V,按1.1V计算,可以知道 R1 = (3.3V - 1.1V)/5mA =  440欧

好详细。不过我这里的单片机是去取代一个PLC控制器。所以我这边的采用的是24V和5V两个电压。如果不用MOS管的话,直接R2接光耦的集电极,光耦的发射极接限流电阻直接接地,然后24V接气阀接T1的集电极然后TI的发射极接一个限流电阻接地可好?我手上有现成9014 9013三极管。这个R2怎么选值呢?这里的三极管起到一个开关的作用。
孙墨墨
4楼-- · 2019-07-17 06:13
andy_wsj 发表于 2015-6-26 17:30
我看了一下TLP521的IF与CTR的关系,跟其他光耦差不多,可以把IF设计在4-6mA就可以了,推荐5mA,这样子R1的值就出来了
假设你的供电VCC是3.3V,那么 R1 = (VCC - Vf)/5mA;
Vf是光耦导通的前向电压,资料典型值是1.15V,按1.1V计算,可以知道 R1 = (3.3V - 1.1V)/5mA =  440欧

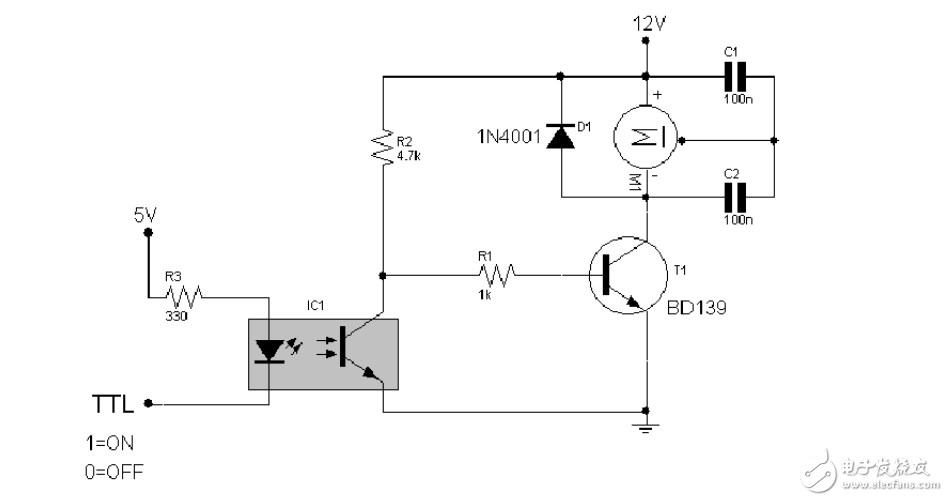

这里有一个例子,控制一个12V的电机,我有疑问,首先,光耦输出端的发射极不需要接电阻再接地吗?不会因为电流过大?第二个R2的作用是什么呢?确保电机的电压吗?基极的电阻作用是什么呢?我模电学的有烂。大神谅解一下。 QQ图片20150627173304.png
andy_wsj
5楼-- · 2019-07-17 07:30
孙墨墨 发表于 2015-6-27 17:29
好详细。不过我这里的单片机是去取代一个PLC控制器。所以我这边的采用的是24V和5V两个电压。如果不用MOS管的话,直接R2接光耦的集电极,光耦的发射极接限流电阻直接接地,然后24V接气阀接T1的集电极然后TI的发射极接一个限流电阻接地可好?我手上有现成9014 9013三极管。这个R2怎么选值呢?这里的三极管起到一个开关的作 ...

正好我们公司是做PLC的,国产PLC合信自动化的,PLC模块一般的IO点输出全部使用mos管做的开关电路,没有任何一点是用三极管,你这个电路我推荐你还是用mos管,经验之谈,mos管电路简单,调试快,设计容易。当然,三极管也可以,但是我只是10年前刚从学校毕业用过一些三极管的开关电路,现在这么多年都是使用mos管,那个R2怎么算一下子真不清楚,你去翻翻模电书吧...
andy_wsj
6楼-- · 2019-07-17 08:16
 精彩回答 2  元偷偷看……
