STM32+FPGA电源设计方案
2019-07-16 17:37
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
电源技术
12495
19
1145
想设计一套稳定的
电源
方案,供给STM+
FPGA
的系统,不知道下面的框图合不合适,请大侠帮忙指教
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
fanchendeyezi
1楼-- · 2019-07-16 20:45
另外若是有好的保护电路的设计,请不吝赐教
加载中...
Jack315
2楼-- · 2019-07-17 02:08
在整个系统框图里,电源系统可考虑一个方框表示;如果有必要,在电源系统里再细分画出相应的功能模块。电源系统方框的
输入:
12V,? mA
输出:
3.3V, ?mA
1.2V, ?mA
……
电源系统的功能描述:包括输入电压的特性及相应的保护要求等,各输出电压和电流的范围、对纹波的要求以及可能的散热要求等。在确定了电源系统的功能和输入输出特性后,选择多种方案,如使用变压器的 DC-DC、多级 DC-DC 和 DC-DC 加 LDO 等等。对每个方案从各个方面进行比较分析,包括输出电压、电流的性能,电源的可靠性,以及元器件成本等,并选出满足所有性能和可靠性要求、成本最低的方案。
【提示】
电源性能的分析,可用 (SPICE) 仿真软件来做;可靠性用各元器件的电压、电流和发热等应力进行比较(应力越低、可靠性越高。设计时降额不超过80%);方案比较可考虑使用 AHP。
加载中...
164908060
3楼-- · 2019-07-17 03:06
低频变压器整流滤波降压是最简单的 也是最方便
加载中...
fanchendeyezi
4楼-- · 2019-07-17 05:12

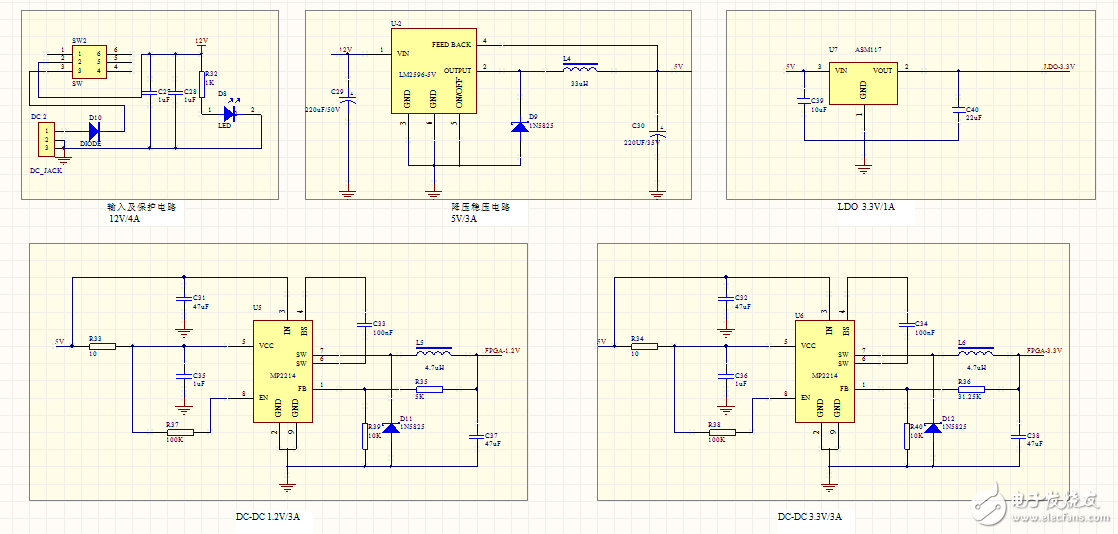

已完成初步的原理图绘制,有没有大侠可以提点意见?
加载中...
fanchendeyezi
5楼-- · 2019-07-17 05:53
精彩回答 2 元偷偷看……
加载中...
fanchendeyezi
6楼-- · 2019-07-17 06:47
164908060 发表于 2015-4-19 08:25
低频变压器整流滤波降压是最简单的 也是最方便
没有弄过这个,有范例吗?
加载中...
1
2
3
4
下一页
