请教用一个运放实现减法电路的推导过程

2019-07-16 17:45发布

6561 3

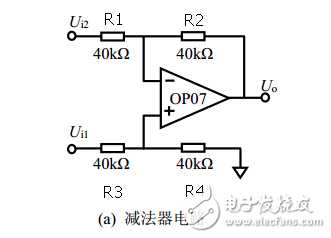

如图所示是一个用运放实现减法电路，小弟是运放菜鸟。最近在学习运放相关知识。请教各位大侠如图中Uo=Ui1-Ui2的详细推导。谢谢了！

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-07-16 19:59

Ui1通过R3,R4分压，使U+=Ui1/2。因为运放处于负反馈，所以虚短，U-=U+。（Ui2 — U-）/R1=（U- — Uo）/R2,解得Uo=Ui1-Ui2 最佳答案

2楼-- · 2019-07-16 23:38

U+=Ui1/2;
U-=U+;
(Ui2-U-)/R1=(（U-）-U0）/R2;
可以推出：U0=U2-U1；

3楼-- · 2019-07-17 05:28

非常感谢，利用串联等流，分压，一时没转过弯来，还是要多学习呀！
