请问凌特公司的LDO芯片LT3083的底部焊盘应该怎么接?

2019-07-16 17:50发布

本帖最后由 半夜暴走徒 于 2014-12-29 21:20 编辑

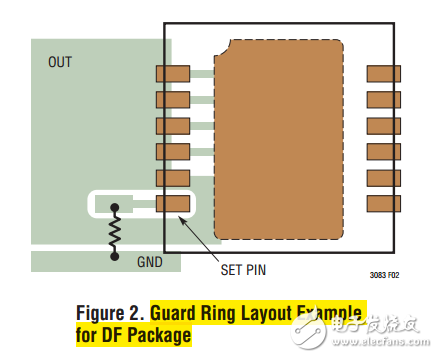

大家好,这是LT3083的四种封装形式和芯片手册中给出的另外一张图。


我想问下它最大的那个管脚,是否应该和输出管脚接到起?因为用过的其他芯片通常这个管脚只是起到散热作用,没有输出,但这个芯片手册上却标明了 TAB IS OUT。

求大神解答,谢了。

不知道大家能否看清楚图片。
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
半夜暴走徒
1楼-- · 2019-07-16 22:29
问题已经解决。今天去买了一个LT1085拿回来一测,Vout管脚和左边大管脚是导通的。
chentony
2楼-- · 2019-07-17 03:29
如果用PADS9.5的,我这边有做好的PCB文件,可以给你参考
