各位开关电源大神们,小弟小事求请教!谢谢!

2019-07-16 17:53发布

本帖最后由 【漃瘼】兲鉂 于 2014-11-30 10:17 编辑

希望大神们能解答一下,感激不尽!


FG是什么呀?为什么会有两个GND呢?
FG是什么呀?为什么会有两个GND呢?
这个是什么器件呀?还有就是为什么在输出时加一个470欧的电位器呀?
这个是什么器件呀?还有就是为什么在输出时加一个470欧的电位器呀?

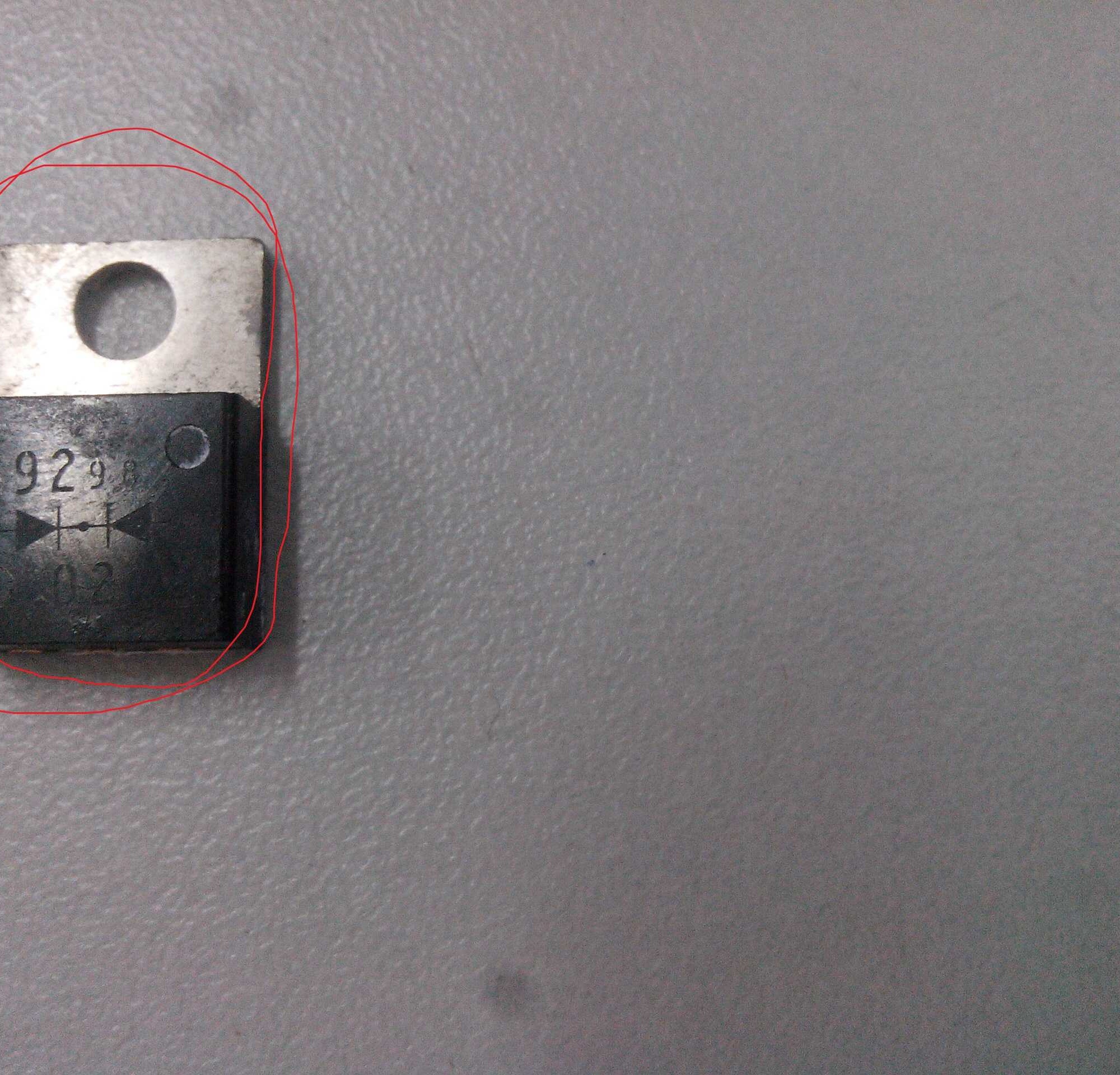

这个是什么器件呀?
这个是什么器件呀?
上面有2个7812,它有输出-12V,为什么其中一个不是7912呢,我好像也没有看到二极管进行负电压的输出 ... ...
上面有2个7812,它有输出-12V,为什么其中一个不是7912呢,我好像也没有看到二极管进行负电压的输出 。
右边的Q1好像是开关管,但是左边也有很多电阻,电容,有什么作用吗?
右边的Q1好像是开关管,但是左边也有很多电阻,电容,有什么作用吗?


开关电源我才开始学,所以不是很懂,希望解答!谢谢!

友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
【漃瘼】兲鉂
1楼-- · 2019-07-16 21:42
xianyoudian 发表于 2014-11-30 13:32
是电源适配器吗?我在用PLC时见过,很像,每个输出电源一个地

是,懂得里面的原理吗?
164908060
2楼-- · 2019-07-17 03:30
 精彩回答 2  元偷偷看……
【漃瘼】兲鉂
3楼-- · 2019-07-17 07:09
164908060 发表于 2014-11-30 14:20
FG是地线,GND是负极  后面220封装的是肖特基二极管,整流用的,可调是输出电压调整用的
另外输出-12V,你 ...

是肖特基二极管吗,不是快恢复二极管吗?还有就是那个高频变压器为什么是输入4个端,输出是7歌端?谢谢!
164908060
4楼-- · 2019-07-17 09:04
【漃瘼】兲鉂 发表于 2014-11-30 15:19
是肖特基二极管吗,不是快恢复二极管吗?还有就是那个高频变压器为什么是输入4个端,输出是7歌端?谢谢! ...

一般后面整流是肖特基   快恢复也有,变压器前面四个输入端   分别是两个住绕组,两个反馈绕组,输出7个端子,输出7个端子估计是12V   24v   5v   还有可能给后极供电的,没看原理图,只能猜测
【漃瘼】兲鉂
5楼-- · 2019-07-17 10:28
164908060 发表于 2014-11-30 16:19
一般后面整流是肖特基   快恢复也有,变压器前面四个输入端   分别是两个住绕组,两个反馈绕组,输出7个 ...

谢谢!帮了很大的忙!
【漃瘼】兲鉂
6楼-- · 2019-07-17 10:52
164908060 发表于 2014-11-30 16:19
一般后面整流是肖特基   快恢复也有,变压器前面四个输入端   分别是两个住绕组,两个反馈绕组,输出7个 ...

反馈绕组有什么用呀?
