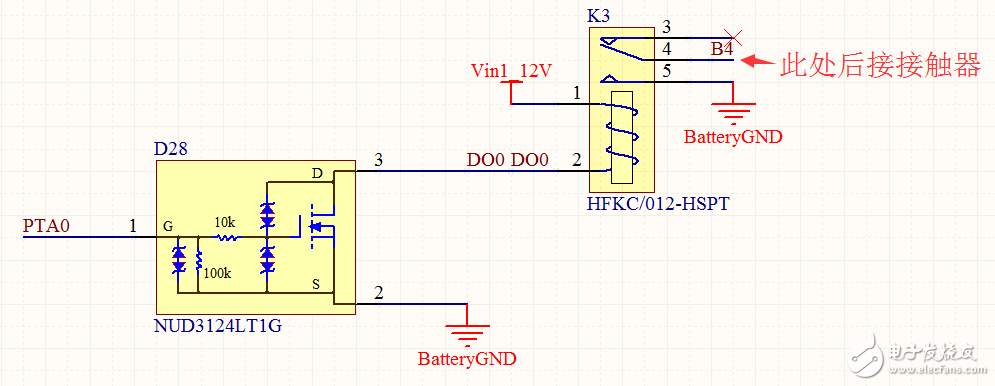

MCU的IO能输出接近5v的电压给NUD3124LT1G，正常情况下，NUD3124LT1G的脚1基本保持在4.6v左右，NUD3124LT1G能够驱动继电器正常工作，继电器也能够驱动接触器正常工作。局部电路图如下图所示。
![@}ZVKE5}SHZL8EA])CFVG.png](data/attach/1907/wneaoxhjzr3wdnmqumwd8l7medh3r6cy.png "@}ZVKE5}SHZL8EA])CFVG.png")
但是突然就出现了一个问题：NUD3124LT1G的脚1的电压只有3.6v了，还能听见继电器动作的声音，但继电器已不能够驱动接触器正常工作了，此时测对应MCU输出脚的电压，发现也被拉低到3.6v了。将该NUD3124LT1G拿掉，再测对应MCU输出脚的电压，电压基本保持在4.6v，也差不多正常。另换一个NUD3124LT1G之后，电路正常。我想问这是NUD3124LT1G坏了吗？什么情况可能会造成NUD3124LT1G出现这种情况？
但是突然就出现了一个问题：NUD3124LT1G的脚1的电压只有3.6v了，还能听见继电器动作的声音，但继电器已不能够驱动接触器正常工作了，此时测对应MCU输出脚的电压，发现也被拉低到3.6v了。将该NUD3124LT1G拿掉，再测对应MCU输出脚的电压，电压基本保持在4.6v，也差不多正常。另换一个NUD3124LT1G之后，电路正常。我想问这是NUD3124LT1G坏了吗？什么情况可能会造成NUD3124LT1G出现这种情况？
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
电路里总共有八路这样的继电器，我曾把出问题的NUD3124LT1G更换了好用的，问题就没了，可见应该不是电路和继电器出问题了。很大可能就是NUD3124LT1G坏了，但不知道为什么会坏了，因为在同等测试条件下，8个NUD3124LT1G坏了一半，另一半是好的，推测如果时间再长点，NUD3124LT1G都会坏掉，但造成NUD3124LT1G坏掉的原因不是道是什么，你有没有类似的经验？
