< DCO模块详解
DCO模块在MSP430F5XX系列芯片中非常重要，因为从MSP430F4XX开始，MSP430引用了FLL模块，FLL即锁相环，可以通过倍频的方式提高系统时钟频率，进而提高系统的运行速度。
DCO模块运行需要参考时钟REFCLK，REFCLK可以来自REFOCLK、XT1CLK和XT2CLK，通过UCSCTL3的SELREF选择，默认使用的XT1CLK，但如果XT1CLK不可用则使用REFOCLK。
DCO模块有两个输出时钟信号，级DCOCLK和DCOCLKDIV，其中，倍频计算公式如下：

1. DCOCLK = D*(N+1)*(REFCLK/n)

2. DCOCLKDIV = (N+1)*(REFCLK/n)

复制代码其中：
n即REFCLK输入时钟分频，可以通过UCSCTL3中的FLLCLKDIV设定，默认为0，也就是不分频；
D可以通过UCSCTL2中的FLLD来设定，默认为1，也就是2分频；
N可以通过UCSCTL2中的FLLN来设定，默认值为32。
所以，系统上电后如果不做任何设置，DCOCLK的实际值为2097152，DCOCLKDIV的实际值为1048576。
另外，配置芯片工作频率还需要配置DCORSEL和DCOx，DCORSEL和DCOx的具体作用如下：
DCORSEL位于UCSCTL1控制寄存器中的4到6位，共3位，将DCO分为8个频率段。
DCOx位于UCSCTL0中的8到12位，共5位，将DCORSEL选择的频率段分为32个频率阶，每阶比前一阶高出约8%，该寄存器系统可以自动调整，通常配置为0。

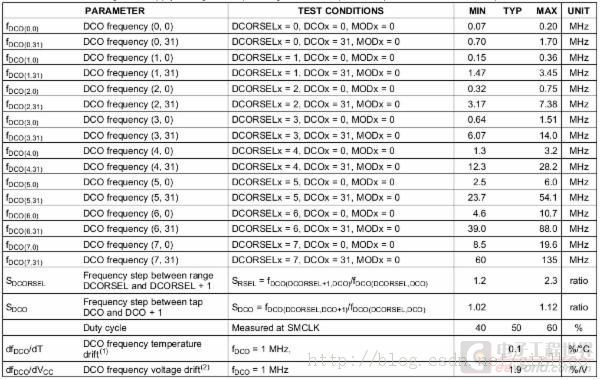

DCORSEL和DCOx值的具体作用可以参考MSP430F5529的数据手册，阅读该手册相关部分可以找到如下表格：


可以见，DCORESL的频率调节范围大致如下：

1. DCORSEL = 0的调节范围约为0.20~0.70MHZ；

2. DCORSEL= 1的调节范围约为0.36~1.47MHZ；

3. DCORSEL = 2的调节范围约为0.75~3.17MHZ；

4. DCORSEL = 3的调节范围约为1.51~6.07MHZ；

5. DCORSEL = 4的调节范围约为3.2~12.3MHZ；

6. DCORSEL = 5的调节范围约为6.0~23.7MHZ；

7. DCORSEL = 6的调节范围约为10.7~39.7MHZ；

8. DCORSEL = 7的调节范围约为19.6~60MHZ。

复制代码

< ：TI_MSP430_内容页_SA7 --> MSP430-时钟.zip (3 MB, 下载次数: 6) 2014-2-20 15:27 上传 点击文件名下载附件

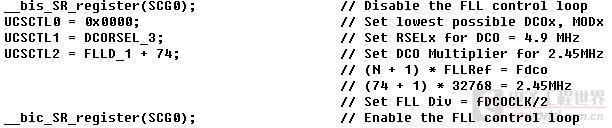

DCORSEL = 3的调节范围约为1.51~6.07MHZ
