饮水机制冷电源改12V充电器

2019-07-16 17:56发布

站内问答 / 电源技术
5418 6 1556
本帖最后由 mjlnn 于 2014-11-28 09:42 编辑

我要改个充满电会自动停的，我已经把输出电压调到14.2V了，用哪张图该比较好呢，有一个是饮水机电源图2个充电器图。图都是在网上找的
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
ye01zi
1楼-- · 2019-07-16 20:00
加多一个比较器
ye01zi
2楼-- · 2019-07-16 22:14
 精彩回答 2  元偷偷看……
mjlnn
3楼-- · 2019-07-16 22:44
本帖最后由 mjlnn 于 2014-10-31 14:27 编辑

我想利用温控电阻来控制开停不知道行不行，好像和ATX电源PS-ON控制电路原理差不多,温控探头是超过1.75V是停止工作，我想电源输出端和温控探头接个电阻，电源输出端输出14V时让温控探头端达到1.75V，低于14V时温控探头端就低于1.75V，
mjlnn
4楼-- · 2019-07-17 01:54
这几个少的电阻我已经添加上去，装了2个LED灯，工作时亮红灯，停止工作时亮绿灯，
mjlnn
5楼-- · 2019-07-17 03:06
本帖最后由 mjlnn 于 2014-10-31 14:27 编辑
ye01zi 发表于 2014-10-30 20:39
加多一个比较器

我想利用温控电阻来控制开停不知道行不行，好像和ATX电源PS-ON控制电路原理差不多,温控探头是超过1.75V是停止工作,我想电源输出端和温控探头接个电阻，电源输出端输出14V时让温控探头端达到1.75V，低于14V时温控探头端就低于1.75V，
mjlnn
6楼-- · 2019-07-17 04:00

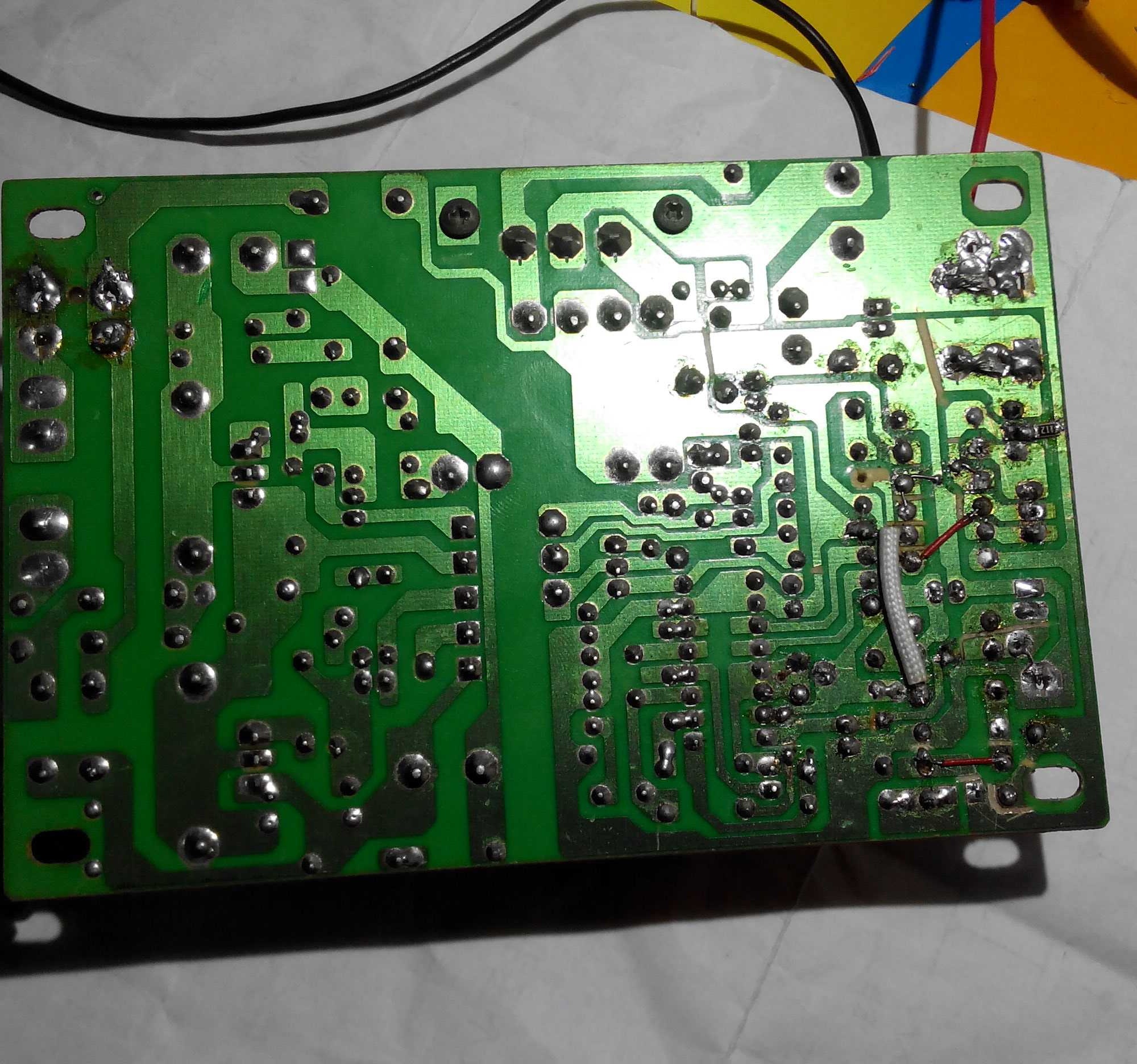

加了个LM358比较器搞定，恒流电流2.9A·恒压电压14.43V·转换电流500MA·浮充电压13.76V.如果再加个停止浮充充电·该用什么元件呢， 三极管和继电器行吗？                                                                      IMG_20141201_171905.jpg IMG_20141201_171823.jpg
