求教 一个电路分析

2019-07-16 17:57发布

站内问答 / 电路设计
5571 13 966
最近看到一个电路，有一个电路连接不是很懂，请指教：
图片中红 {MOD}圆圈内的运放，为什么在运放的正向端要并联一个0.1uF 电容C19 和 1MΩ电阻R38。
电阻R37 不是可以和 电容C19 构成一个低通滤波吗，为什么这里还要并联一个 电阻R38。不是很理解，请大家指教。谢谢！

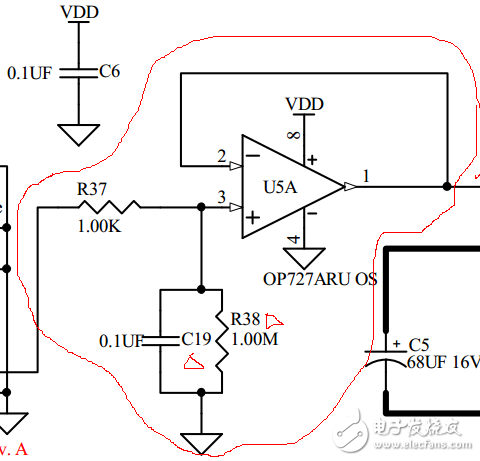

电路图如下图：


友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
13条回答
yeshenyue88
1楼-- · 2019-07-16 18:35
 精彩回答 2  元偷偷看……
hxing
2楼-- · 2019-07-17 00:17
yeshenyue88 发表于 2015-5-11 10:45
避免在关断的时候，电容的能量流过正向端口造成误操作，并一个电阻是放电用的

你好，谢谢你的回复。如果是放电用，那么这个电阻是不是有点大，放电常数 t=R*C 是不是太大？ 个人看法，请指教
快乐古月
3楼-- · 2019-07-17 06:02
这是一个电压跟随器电路 根据 《模拟电子技术基础》第七章 信号的运算和处理  ：中说  电阻 R38 电阻接地，为补偿电阻，以保证集成预防输入级差分放大电路的对称性。   R37和C19构成了一阶低通滤波电路。
快乐古月
4楼-- · 2019-07-17 09:04
不太懂     看看    看看
莫星痕
5楼-- · 2019-07-17 10:29
我想问一下这个无线供电电路时LC振荡的还是RLC振荡的呢？一直没弄明白，求解答
火调王工
6楼-- · 2019-07-17 15:20
 精彩回答 2  元偷偷看……
