帮忙看看这个电路的二极管的作用和应该如何选型

2019-07-16 18:02发布

2268 4

小弟在设计中遇到一个问题，有几个疑问。原理图如下图的： QQ图片20150424102423.png

场效应管为

。

其中+VBAT为DC12v，现在想问如下几个问题：1，D2是否是做稳压二极管用？不是的话作用是什么？2，焊盘P1和焊盘P4之间用万用表量电阻（档位200kΩ以上）电阻阻值显示一直在跳动，是什么原因。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

4条回答

1楼-- · 2019-07-16 19:47

D1是ESD管，防静电的。D2是稳压到0.6V。

2楼-- · 2019-07-17 00:25

精彩回答 2 元偷偷看……

3楼-- · 2019-07-17 05:35

D2稳压管，一般12v，防止场管控制级击穿。量电阻有变动，可能是感应电压驱动了场管导通和关闭。

4楼-- · 2019-07-17 08:58

本帖最后由 langtuodianzi 于 2015-4-25 09:42 编辑

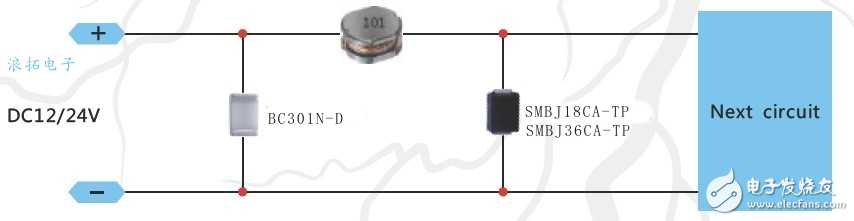

图中的D1标注的是1500W的TVS二极管SMCJ28A。
TVS二极管主要抑制尖峰电压。
