求大神给个电路按键开灯亮按键关灯灭

2019-07-16 18:06发布

4615 5

现在用模拟电路按键控制LED灯的开关怎么实现，谢谢大神给个图纸！

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

5条回答

1楼-- · 2019-07-16 19:35

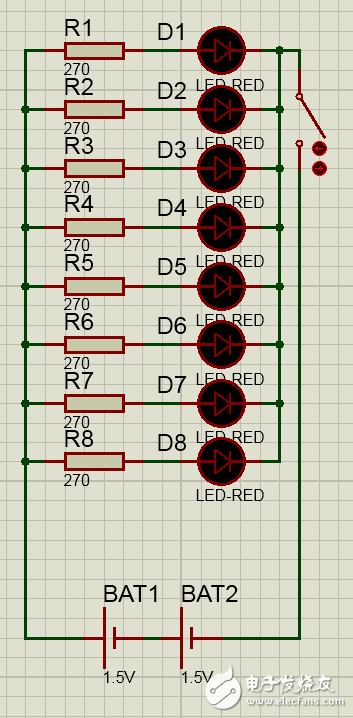

这个实在proteus 8 中做的一个仿真。

test.zip (25.39 KB, 下载次数: 1)

2楼-- · 2019-07-16 19:39

按键控制一个三极管，然后在控制LED就可以了方法又很多种的

3楼-- · 2019-07-16 21:02

这小电路也要仿真吗？呵呵，难道这就是大师级区别。求大师指点

4楼-- · 2019-07-16 23:57

zy2014 发表于 2014-8-1 17:33
这个实在proteus 8 中做的一个仿真。

谢谢，我这个要按下灯常亮，再按就灭了

5楼-- · 2019-07-17 02:52

就是个拍手开关嘛，一拍就亮，再拍就灭。网上一大把。把声控去掉，改键控，更简单了。
