tica, SimSun, sans-serif">自己做的变频器，逆变桥使用IGBT模块外加光耦HCPL-316隔离，316自带保护，检测当IGBT上的Vce饱和压降大于7V时会产生错误信号，相应的FAULT端会拉低。但是我在实际测试过程中发现，电机在运行过程中，一切正常，但是在快要停止的时候，316经常会报错，逆变桥内的IGBT应该不会过流，即Vce饱和压降不会超过7V，这让我很不解。不是每次测试都会报错，但是10次里面总会有一次，频率也算很高了，求大神们帮我想想办法，谢谢。我把316部分的驱动电路上图
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 zhuangshengen 的问题《求助，急！有用过光耦316的吗，请大家指点》','https://www.xiaopingtou.net/q-64461.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}

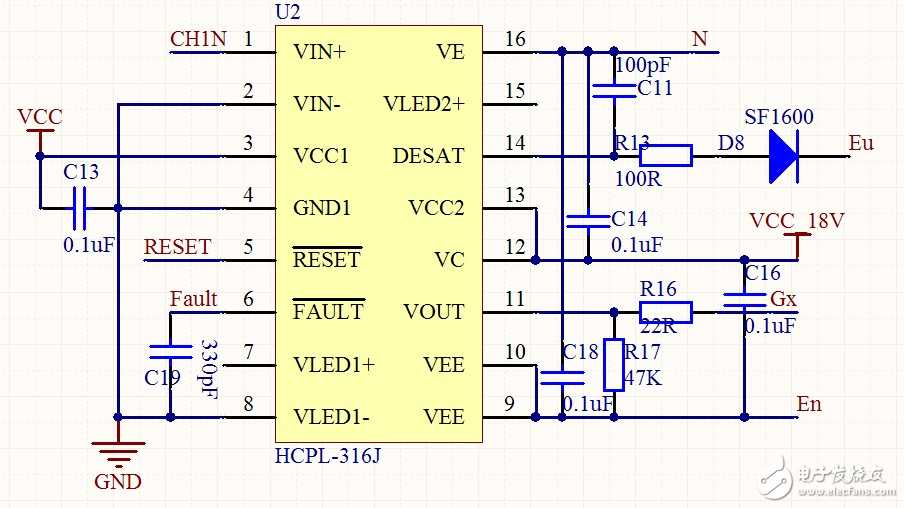

这是316部分的驱动电路
这是316数据手册内的总框图
