LED驱动电路如何实现恒流或接近恒流的设计

2019-07-16 18:22发布

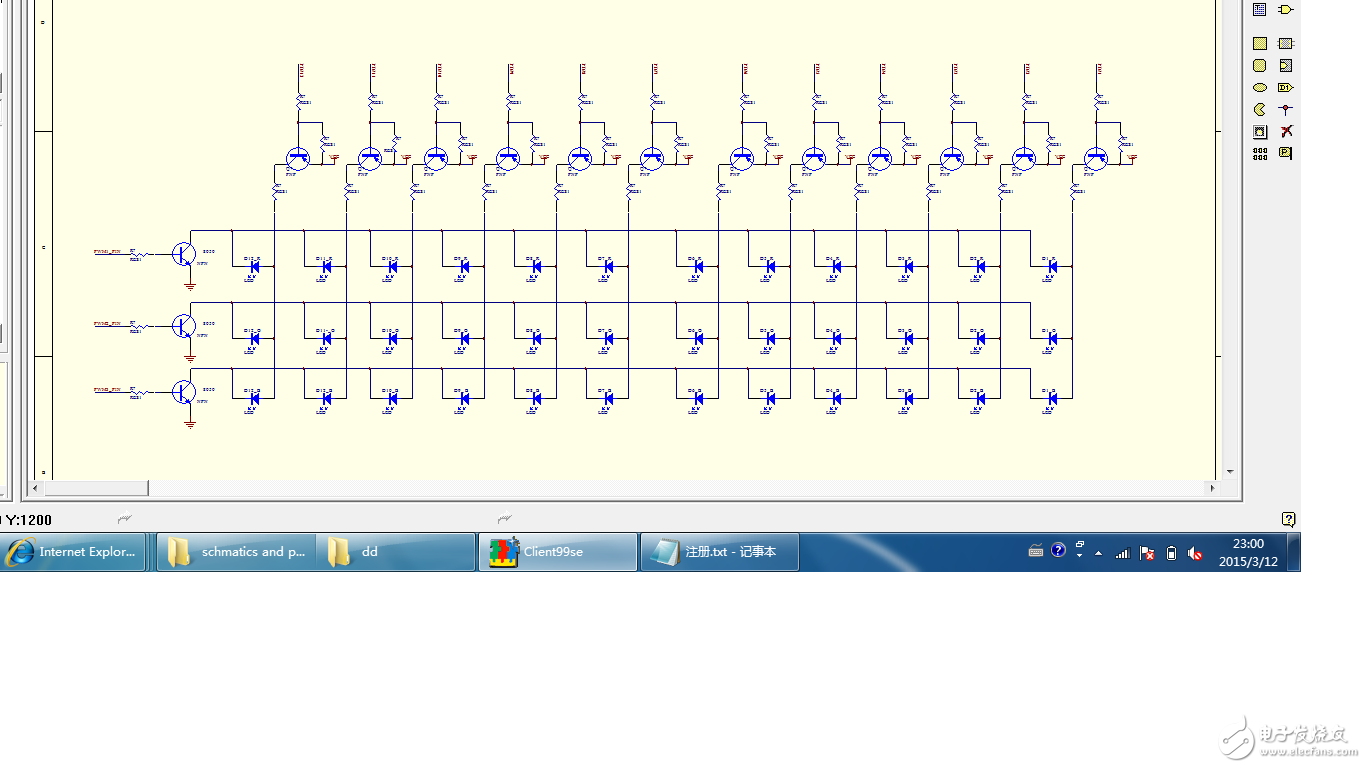

LED.png 三路PWM和12个GPIO驱动12个三 {MOD}LED如何实现接近实现恒流
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
火调王工
1楼-- · 2019-07-16 19:06
你这个LED矩阵不能采用恒流电源供电,只能采用恒压电源供电,因为每一行或每一列接入的LED数量是不确定的。
su27vsf18
2楼-- · 2019-07-16 21:02
 精彩回答 2  元偷偷看……
Jack315
3楼-- · 2019-07-16 23:57
左边三个三极管的发射极和地之间接一个电阻,电阻两端另接一个NPN三极管:BE接到电阻两端,C接到原三极管的基极。

电阻两端压降约为0.7V,从而LED中流过恒定的电流,电流的大小由电阻值确定:I = 0.7 / R。
su27vsf18
4楼-- · 2019-07-17 03:22
多謝了,是否如图所示呢,再请教下LED阳极的三级管用PNP的好还是NPN的好呢
Jack315
5楼-- · 2019-07-17 06:25
su27vsf18 发表于 2015-3-13 13:34
多謝了,是否如图所示呢,再请教下LED阳极的三级管用PNP的好还是NPN的好呢
...

是如图中电路所示……

LED 阳极三极管宜用 PNP, 和1楼图中的电路一样。
辽宁海春
6楼-- · 2019-07-17 06:35
{:1:}{:1:}
