为什么输出电压的反馈取自于最终的输出电压后变压器就...

2019-07-16 18:24发布

8943 3

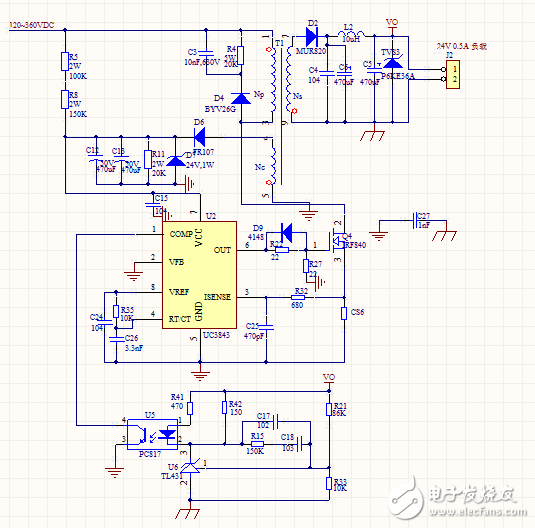

我刚开始的反馈是取自于辅助绕组，发现输出电压随着输入电压变化大约1.2V。现在用面包板搭了一个从输出电压反馈的电路，用了PC817+TL431的方法，上电后变压器就开始发出声音了，下面是我的电路图，就问，这个为什么会响呢？该怎么解决呢？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-07-16 21:53

精彩回答 2 元偷偷看……

2楼-- · 2019-07-17 03:19

开关电源的工作频率都在音频之外，人耳是听不见的。如果调制入音频，就可以听到了。通常容易调制入交流声（50或100HZ）。看看反馈电路的接线是否太长，光耦两侧的接地位置可以试着移一下位置。电源输入侧的滤波电容加大一些。整流桥的每个二极管上分别并联一只瓷片电容（1N——10N）。

参与人数 1威望 +10 收起理由

zhou2sheng + 10 感谢您的参与，您的支持是我们最大的动力.

3楼-- · 2019-07-17 08:51

可能是你在搭电路是把个个原件的距离拉开了，这样很容易引进干扰，原件布局合理的话这个电路不会出问题的
