DCDC 电感 会叫

2019-07-16 18:25发布

用了一颗 MP2161 , 5V 输入 1.25V 输出 , 1A 负载电流。



现象1: 用万表 测量  FB 点的电压时,发现电感会叫。
现象2: 用手触摸反馈电阻附近时,会导致死机。

感觉 FB 点抗干扰不行。因为我在摸其它地方的DCDC也不至于这样。

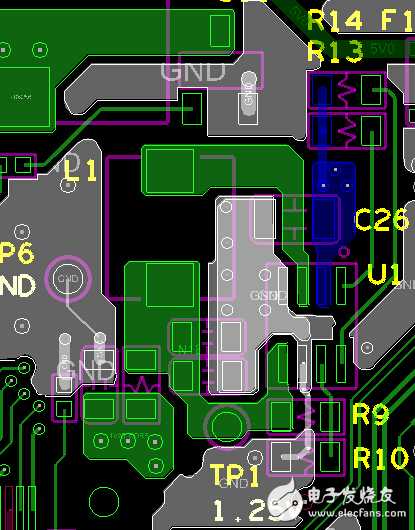

Layout 如下 (按规格书上面做,单层放置元件,两个回路也没看出有什么问题):



这是什么原因呢?
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
16条回答
635891712
1楼-- · 2019-07-16 20:13
 精彩回答 2  元偷偷看……
火调王工
2楼-- · 2019-07-16 21:34
千万不要用指针式万用表测量7脚FB的电压,2.5V电压档的倍率电阻才几十千欧,相当于在7脚上并连一个几十千欧的电阻,导致反馈量大大减小,不但产生啸叫,也将导致输出电压的升高。
7脚的输入阻抗很高所以抗干扰能力很差,凡是高输入阻抗的放大器都是这样的,都经不起用手去摸。当然,把输入阻抗设计的低一点,可以略有改善。
eeko2005
3楼-- · 2019-07-17 00:49
火调王工 发表于 2015-3-1 18:11
千万不要用指针式万用表测量7脚FB的电压,2.5V电压档的倍率电阻才几十千欧,相当于在7脚上并连一个几十千欧 ...

现在用的是数字式,以前指针式也试过,是直接死机的。
eeko2005
4楼-- · 2019-07-17 03:14
我断开 输入的 5V, 直接用直流稳压源供 5V,正常的很,怎么测都不会叫,摸也不会死机。。。。
会跟 输入回路有关 ???
nealcc
5楼-- · 2019-07-17 04:27
DCDC FB脚最好不要触摸,或者用高输入阻抗的探头测量。
啸叫和电感有关系,一方面是工艺问题,另一方面你可以尝试在FB脚并联一个22~100pf电容(这个方法通常会用在升压DCDC中)。如果你用示波器测量电压出乎,你会发现输出纹波的包络是周期性变化的,且变化频率在人耳可辨的20~20k内,通常是5~14k左右。

结合你的案例,建议你直接跟换电感品牌,因为1.25V的DCDC输出一般是给内核等关键电压供电,并且电流较大,FB脚增加电容会影响DCDC内部瞬态响应。
(我以前公司用三康电感就经常听到8k或12k啸叫,声音挺大,但是更换TDK的之后就OK了,加个量大差不多!)
eeko2005
6楼-- · 2019-07-17 06:11
