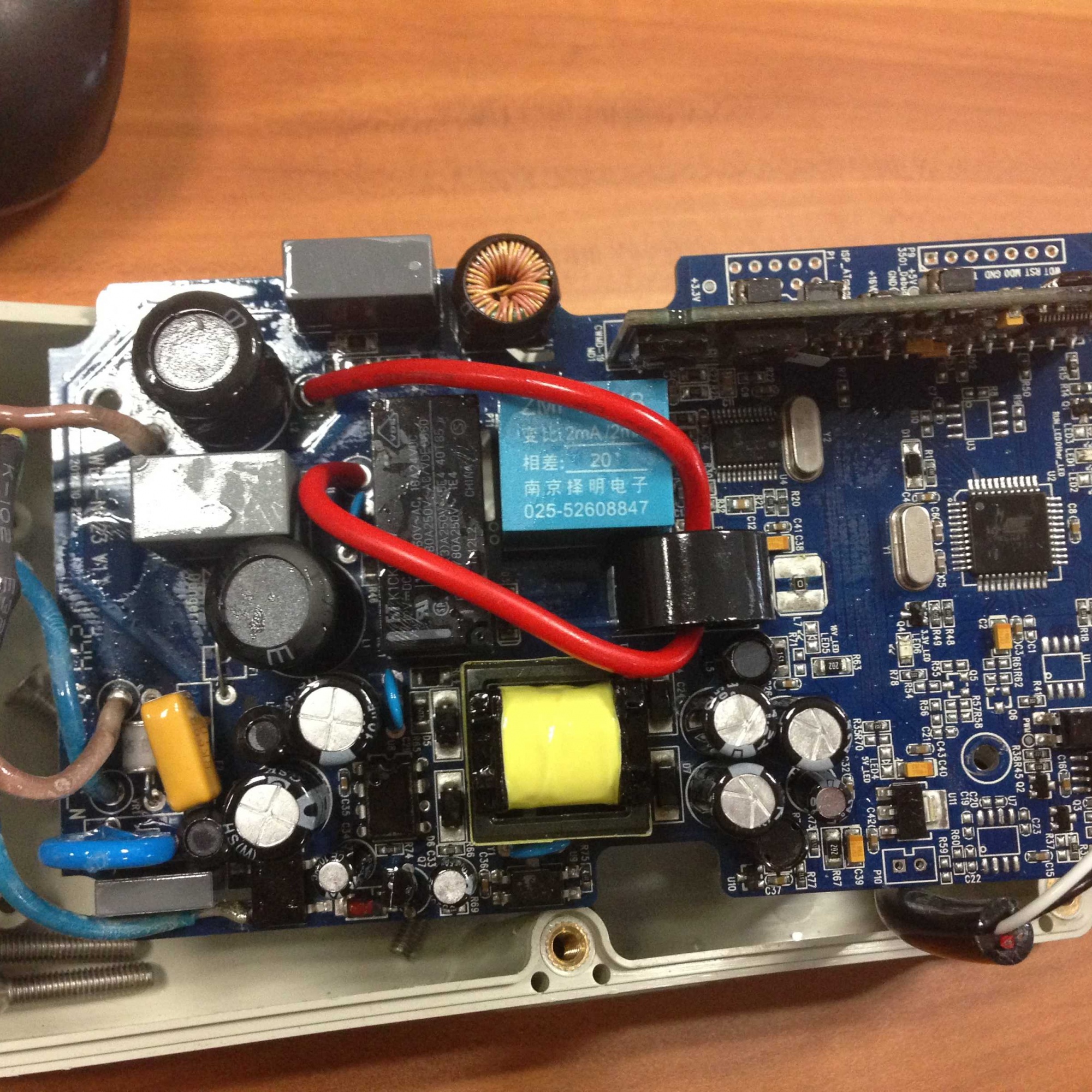

新手求助，这个电源板子左半边电路图怎么绘制。用PROTEL。

2019-07-16 18:29发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-07-16 23:22

给个流程都行呀。自学呢。

2楼-- · 2019-07-17 03:52

1)先记录元件封装,标称参数,2)再拆下盖住线路的元件,或者全拆下元件.3)分析电路原理,比对样板画图

3楼-- · 2019-07-17 06:15

ouszboy 发表于 2014-3-6 19:35
1)先记录元件封装,标称参数,2)再拆下盖住线路的元件,或者全拆下元件.3)分析电路原理,比对样板画图 ...

好心人，谢谢你啊，刚起步。有些困难，自己努力。
