好奇怪呀，单片机高电平被外围电路拉低了

2019-07-16 18:31发布

17679 5

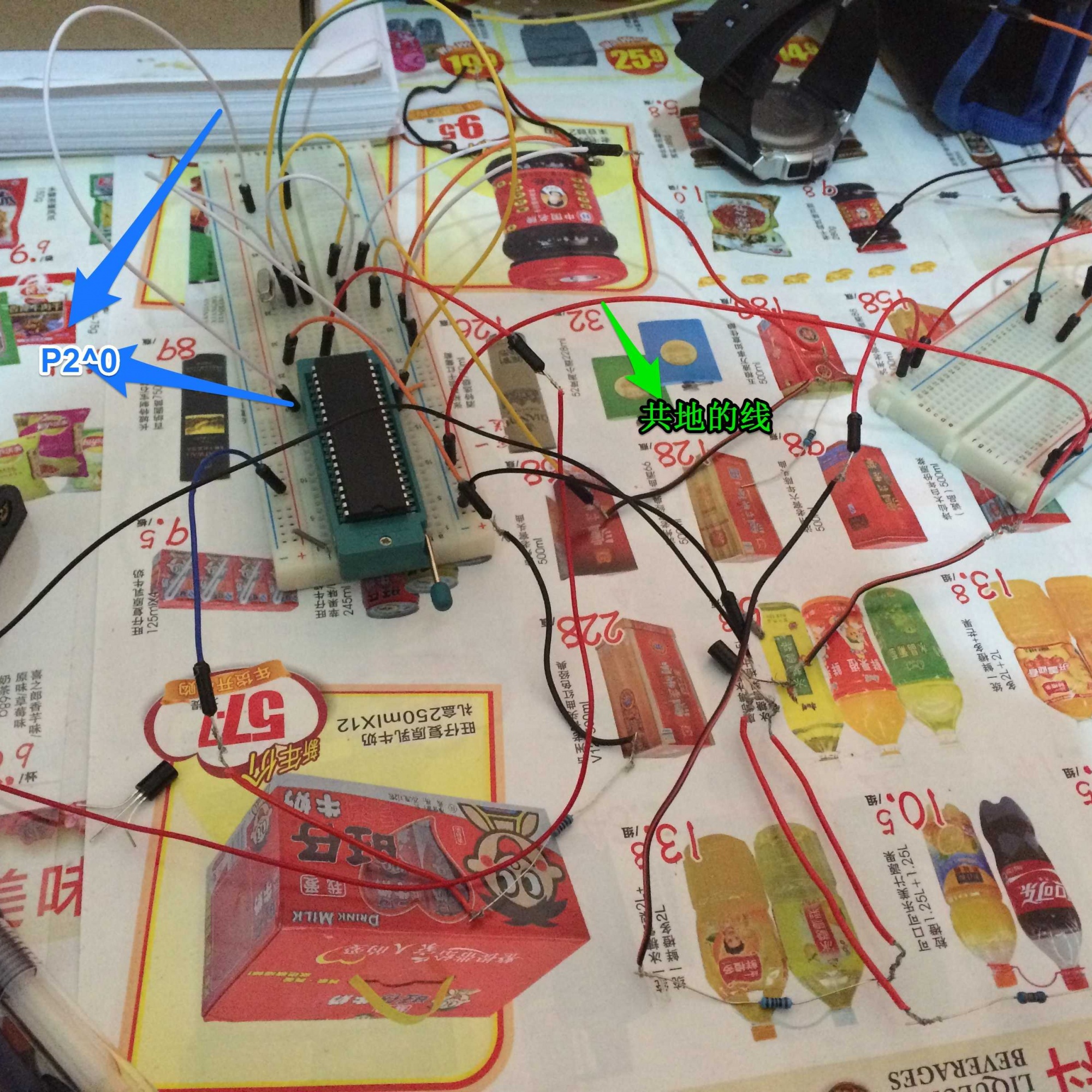

两个面包板，左边是单片机最小系统，另一个是外围电路。两个部分都是单独供电。P2^0=1;
正常情况测得P2^0的电位是4.5V+，
但是实际测得才0.5v多点。
但是把共地的线去掉测得P2^0的高电平又正常了。请问这是怎么回事哦？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

5条回答

1楼-- · 2019-07-16 20:00

单片机是89c52.。。。。。。。

2楼-- · 2019-07-16 21:54

负载太大了。。。IO带不动。负载画出来才好说嘛、、、51的拉电流最大几个uA吧印象里。

3楼-- · 2019-07-17 03:49

硬件电路问题！

4楼-- · 2019-07-17 06:59

精彩回答 2 元偷偷看……

5楼-- · 2019-07-17 10:45

dongyumin 发表于 2015-1-31 23:31
负载太大了。。。IO带不动。负载画出来才好说嘛、、、51的拉电流最大几个uA吧印象里。 ...

嗯嗯，应该是这样i滴
