直流怎么让变压器主副线圈互感？

1楼-- · 2019-07-16 22:22

他应该是指的开关瞬间有电流变化吧

2楼-- · 2019-07-17 03:03

jiaqinglinqq 发表于 2014-1-11 21:44
他应该是指的开关瞬间有电流变化吧

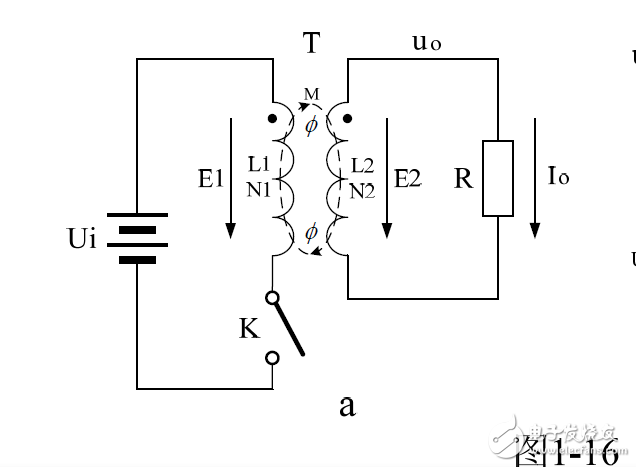

陶显芳先生写的教程里解释说：“在Ton期间，控制开关K接通，输入电源Ui开始对变压器初级线圈N1绕组加电，电流从变压器初级线圈N1绕组的两端经过，通过电磁感应会在变压器的铁心中产生磁场，并产生磁力线；同时，在初级线圈N1绕组的两端要产生自感电动势E1，在次级线圈N2绕组的两端也会产生感应电动势e2……”，后边直接又推导了初级和次级线圈的感应电动势：
e1 = N1*dф/dt = Ui ——K接通期间(1-61)
e2 = N2 *dф/dt = Up —— K接通期间(1-62)
Up = e2 =n*E1 = n*Ui —— K接通期间(1-63)
（1-61）式很好理解，因为电源是直接加在初级线圈两端的，所以它的电压降就等于电源电压。但是式（1-63）我就不明白了，对于直流电源作用的线圈，只有在接通电源的瞬间会有磁通量的改变，之后即进入稳态，这时次级线圈是感应不出电动势的，即e2=0 ，也就是说Up =n*Ui是不成立的。
但陶先生经验丰富，理论基础肯定很扎实，所以他的这种判断肯定有他的道理，但我真心不明白我哪里错了。
