如图中的可调电源 将Q改成MOS管

2019-07-16 18:35发布

站内问答 / 电源技术
6845 4 1397
本帖最后由 hrbcw 于 2014-1-8 11:36 编辑

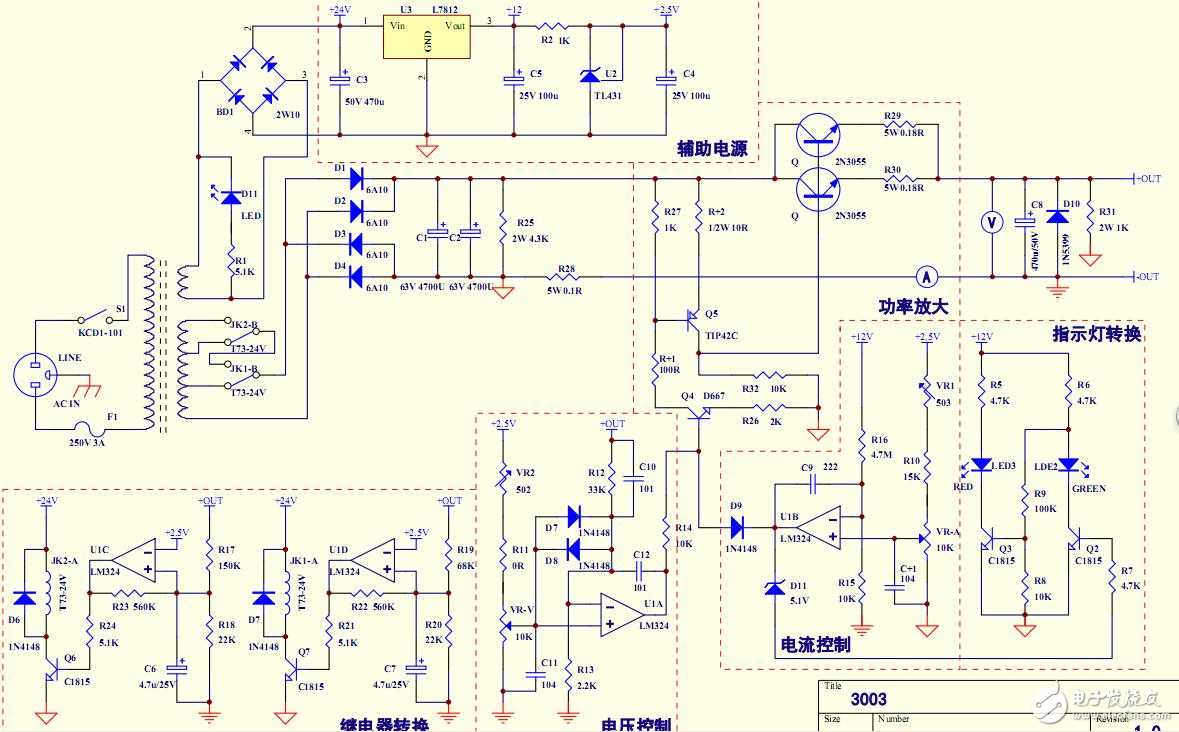

如下图中的可调电源：
1. 如何将Q改成MOS管，要并联几个MOS管，要修改那些电路。
2.如果能改的话用什么MOS 管 或什么参数。
3.如果要改成电流为10A要用几个MOS管并联。

谁有和这图类似的MOS管，电流10A左右的发一份也可以。
谢谢

Protel Schematic.pdf 下载积分: 积分 -1 分
78.6 KB, 下载次数: 12, 下载积分: 积分 -1 分 PDF文件
3003线路图.rar 下载积分: 积分 -1 分
8.46 KB, 下载次数: 6, 下载积分: 积分 -1 分 protel99
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
164908060
1楼-- · 2019-07-16 23:46
可以直接改MOS管，用75N75就可以了  一定要散热片，然后就是注意脚位就可以了
hrbcw
2楼-- · 2019-07-17 05:10
我直接把Q的三极管改成4并联的IRFP250N可以吗
我手里有从UPS上拆下来的4个IRFP250N
hrbcw
3楼-- · 2019-07-17 06:49
 精彩回答 2  元偷偷看……
jikelife
4楼-- · 2019-07-17 08:06
太复杂了，{:1:}{:1:}{:1:}
