这个电路实在看的不怎么懂，谁能给指教一下呢？

2019-07-16 18:39发布

站内问答 / 电路设计
19882 2 924
本帖最后由 gk320830 于 2015-3-4 13:09 编辑

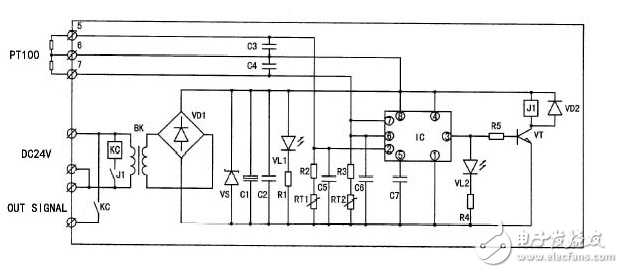

附件的电路图不怎么看的懂，谁能指教一下呢。万分感谢啊

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
lyzsml
1楼-- · 2019-07-16 22:29
变压器的输入电压你是不是写错了，应该是AC24V吧。
jh620102
2楼-- · 2019-07-16 22:34
本帖最后由 gk320830 于 2015-3-4 13:09 编辑

IC是555的芯片。有热敏电阻PT100，应该是温控吧。
