开关电源调试保险丝熔断问题

2019-07-16 18:45发布

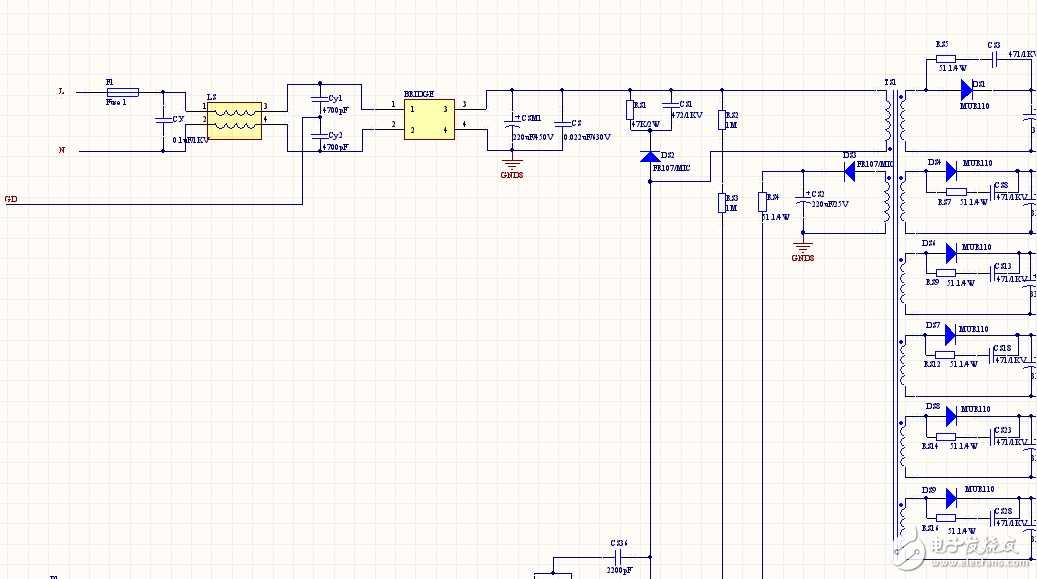

如上是一部分开关电源的原理图,图太大,粘太多看不清,主要问题时输入部分的
(1)一开始调试,使用的是两个插孔的插头,电源线直接进整流桥,然后是滤波电感,调试的时候偶尔保险丝会烧,后来想应该是浪涌电流的原因,偶尔会烧,并不是一直都烧
(2)后来加上EMI滤波器,用的是三个插孔,就是带地的插板,前端加了保险丝,这个时候上电,每次保险丝必烧啊,到底是什么原因呢,这个时候电路是有两根保险丝,一个在EMI前端,一个在整流桥前面,最前端的那个保险丝每次必烧,是什么原因呢???这说明那么大的电流产生是在前面的EMI滤波器吗??怎么解决呢?

望高手给予指点,这个问题困扰了我好久,非常感谢。
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
164908060
1楼-- · 2019-07-16 23:22
把保险后面的那个电容去掉试试,还有CY1   CY2用103高压瓷片   看下效果如何
zl1026542
2楼-- · 2019-07-17 02:54
首先你得确定一下,输入端有没有短路,连线有没有接对,然后在考虑电路上的问题。
