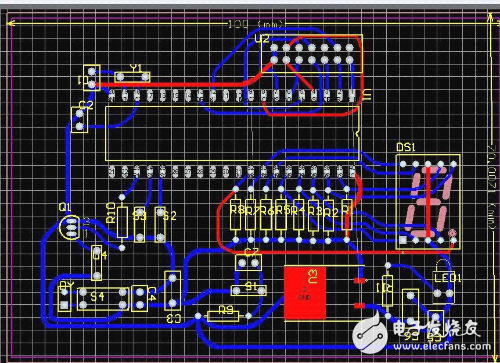

DXP画的电路图,求大神看看有没有什么错误。

2019-07-16 18:47发布

第一次制作,怕会有错误,发上来让大家 看看有错误没,可以指点一下,避免板做出来再改就麻烦了。
U2是NRF905无线模块,淘宝有卖,就没自己做了。红 {MOD}U3的贴片是1117转换芯片
有两张电路图。一个主机,一个从机,实现的是无线呼叫的功能,从机呼叫时,传输地址码并发送,主机接收有警报声和显示地址。
还有我们平时自己制作电路板焊盘的大小及孔径大小是多少呢?我这布线的宽度够 了吗?
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
09-02-14
1楼-- · 2019-07-16 20:54
本帖最后由 gk320830 于 2015-3-4 18:10 编辑

你好,PCB走线的时候尽量应采用45度的走线方式,

09-02-14
2楼-- · 2019-07-16 21:10
自己制作的焊盘和过孔的大小没有很必要的限制,最小一般是0.3/0.5,布线的话一般是地线大于电源线大于信号线,希望你能对您有所帮助
Gavin_OJL
3楼-- · 2019-07-17 00:55
个人习惯走45度角,貌似线挺宽的,不低于6mil 一般都能加工。
