【设计FAQ】1-缺失的元件是是什么？

2019-07-16 18:49发布

站内问答 / 电路设计
4542 12 993
【设计FAQ】：每周一期，精选电子设计问题，供大家分析学习。

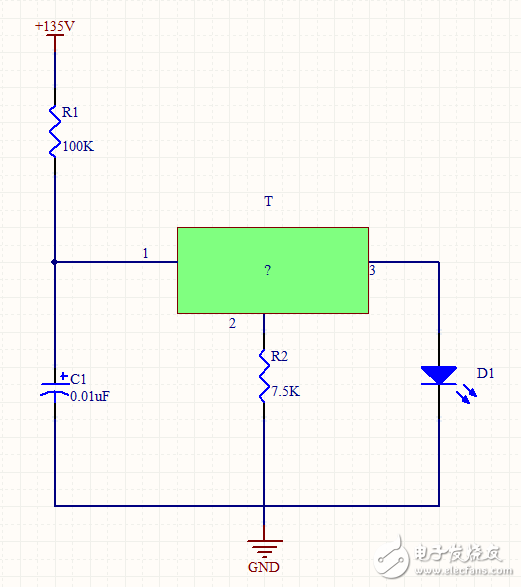

第一期：请分析下图中缺失的元件（T）是什么？来分析下该电路的工作原理。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
wscf123
1楼-- · 2019-07-16 18:58
本帖最后由 gk320830 于 2015-3-4 19:28 编辑

PNP三极管 ，可以参考型号 2N5401

最佳答案

三极管描述

三极管描述
woodmice
2楼-- · 2019-07-16 19:21
本帖最后由 gk320830 于 2015-3-4 19:28 编辑

PNP管呗，1：射极，2：基极，3：集电极
调整R2可以调整LED上的电流
LED 是电流驱动器件，所以T不可能是三端稳压器件；
电路简单，而且电源电压比较高，所以就只剩管子了。

王慧happy2013
3楼-- · 2019-07-16 20:12
缺少的 T 是一个 三极管
A670521546
4楼-- · 2019-07-16 22:46
 精彩回答 2  元偷偷看……
王慧happy2013
5楼-- · 2019-07-17 03:47
看到 楼上的， 下次努力！
woodmice
6楼-- · 2019-07-17 04:48
楼主不应该把缺失原件标为‘T’
