用与非门组成的3线-8线译码器74LS138 细节求助

2019-07-16 18:50发布

站内问答 / 电路设计
6173 6 1123

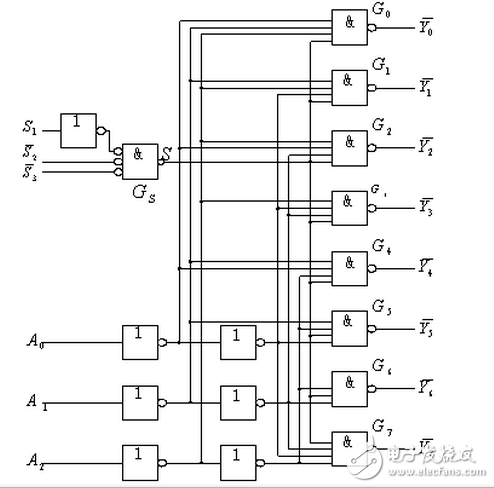

QQ截图20140921172901.png QQ截图20140921172938.png 图中 及表格中 S2+S3是什么意思 如何实现。。times New Roman">
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
sxl1971
1楼-- · 2019-07-16 22:41
本帖最后由 gk320830 于 2015-3-4 20:06 编辑

意思是S1和s2管脚同时要在低电平时138才有效输出。

sxl1971
2楼-- · 2019-07-17 01:21
本帖最后由 gk320830 于 2015-3-4 20:06 编辑

意思是S1和s2管脚同时要在低电平时138才有效输出。

凤凰息梧桐
3楼-- · 2019-07-17 02:09
楼上说的很对啊 顶了
凤凰息梧桐
4楼-- · 2019-07-17 04:41
 精彩回答 2  元偷偷看……
huazi715
5楼-- · 2019-07-17 07:24
S2和S3后面的GS是个与非门，输入也做了一次非逻辑
使用时，要想让芯片正常工作，S2和S3必须同时为低电平。
连才52133
6楼-- · 2019-07-17 11:19
这个可以吗 可以的话我就花这个了
