【新手】5V信号接入放大电路电平莫名被拉低至1.3V，求助..... - 平头弟

【新手】5V信号接入放大电路电平莫名被拉低至1.3V，求助.....

2019-07-16 18:58发布

站内问答 / 电路设计

4022 5

【情况说明】

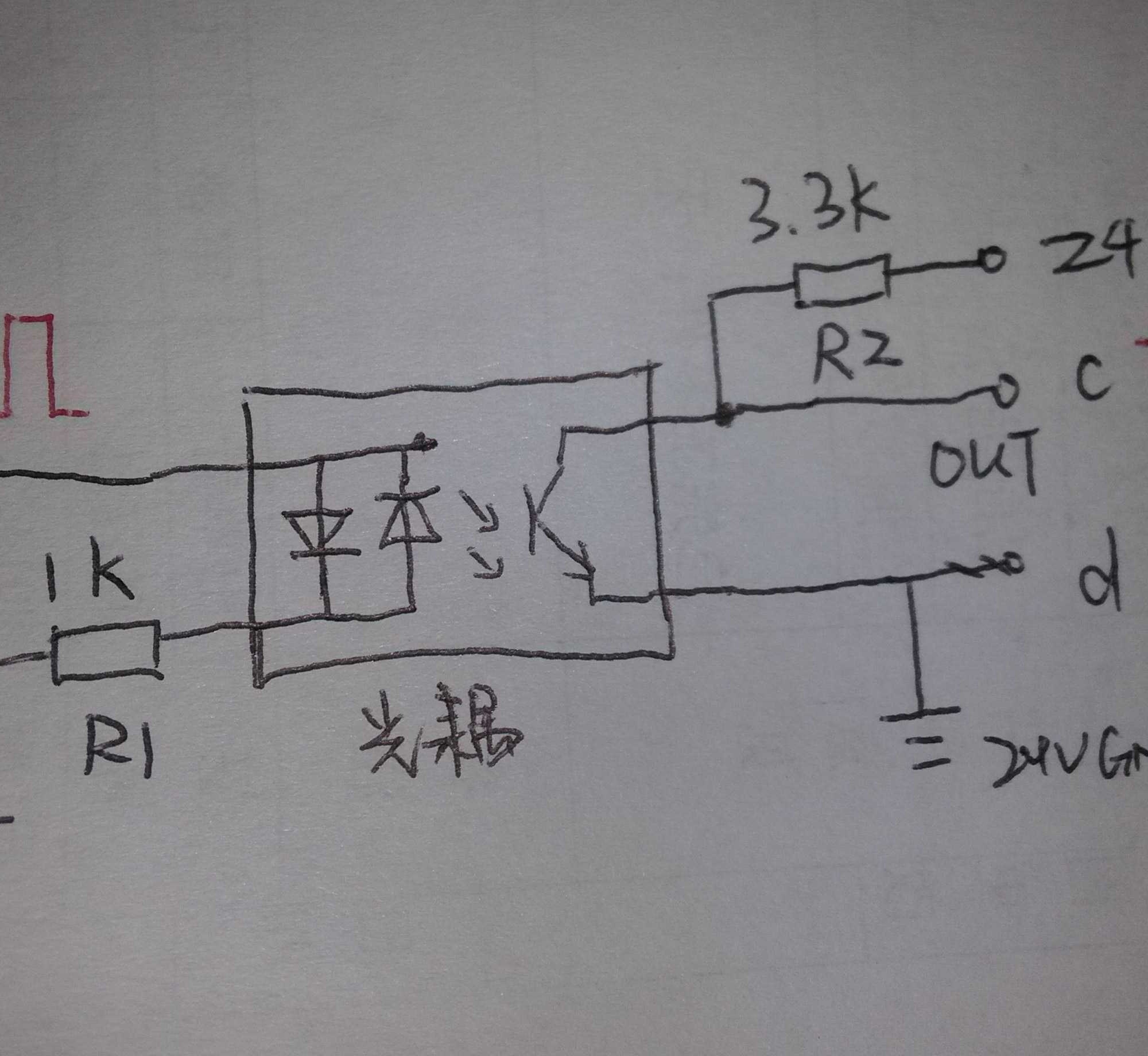

前级为一封闭盒子（不知道里面结构），当为error状态时输出一个高电平（约5V），现在需要将其转为24V低电平接入采集卡中，通过光耦转换电路如上。error信号悬空是为5V，将其接入上图电路中a,b端子后，ab两端电压降至1.3V。将R1增大至5.1K，Uab增加到2.5V，继续增加R1，无明显变化，请教各位，这是什么原因，是前级信号的带载能力较弱吗，应该怎么解决这个问题？很急啊，拜托拜托

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

5条回答

1楼-- · 2019-07-16 22:12

本帖最后由 gk320830 于 2015-3-5 05:30 编辑

不好意思，刚来没有积分送大家，还望大侠不吝指教

2楼-- · 2019-07-17 03:58

本帖最后由 gk320830 于 2015-3-5 05:31 编辑

怎么没有人理呀！希望知道的同事可以帮帮忙呀！我也想知道愿因！

3楼-- · 2019-07-17 04:02

a端对+5V应该有上拉电阻，可以用万用表测量；
上拉电阻 R1 光耦发射极分压

4楼-- · 2019-07-17 04:34

大家帮帮忙啦，回答的好本管家替你送积分啦！

5楼-- · 2019-07-17 07:48

1、相当于"b"直接接地。上电10s，检查电阻R3是否发热。
2、“b”点如需接地去耦，要用过电容器接地。
