< ：TI_MSP430_内容页_SA7 --> 楼主这个有什么要求没，只要能驱动达到目的就行了？在不借助其他芯片，不知道这个电路可以不，只不过会使输出和输入反相。

[ 本帖最后由 jqh_111 于 2013-12-14 19:12 编辑 ]

3.3V输出可以直接驱动5V 74HC芯片，不过要是5V的HC芯片驱动3.3V IO的话就要进行电平转换了，最简单的办法是串一个1K电阻。

很早以前俺还碰到过一件事。

5V供电系统，8031单片机的P1口直接驱动LS244，工作一切正常，后来将LS244改成HC244，无法工作，需P1口加上拉电阻才能正常工作。

分析原理，由于LS244（TTL）的输入结构，决定了输入口，只要不下拉，哪怕浮空输入也是高电平，而HC电路不同，其高电平必须要注入充够的电流（功率）才行，本例中，8031单片机的P1口的内部弱上拉，提供的电流，不足以驱动HC电路，所以无法正常工作。

因此，如用3.3V芯片的IO口输出直接驱动5V 74HC芯片，也一定要将IO口设置成推挽输出才行，以提供足够的输出电流。

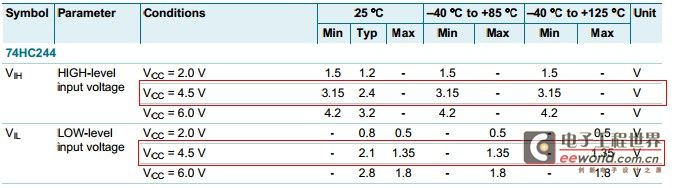

高电平要到3.15V以上，根据上面的电路图，可以将244的输入（MSP430的输出）上拉到3.3V。
