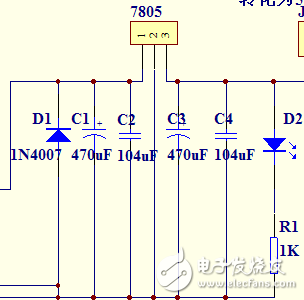

小弟对模拟电路不了解，请问下这个LM7805电路的原理是什么

2019-07-16 19:07发布

6449 5

电流通过二极管的作用什么的，不懂啊，二极管，输入输出电容的作用什么的搞不明白，我是弄编程的，这个看不懂，求大侠帮忙，电流怎么流通的，元件有什么作用之类的，达到什么目的，帮忙讲讲，小弟不胜感激

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

5条回答

1楼-- · 2019-07-16 21:03

不会没人吧。。。。。。。。。。

2楼-- · 2019-07-17 01:36

学习！！！！！！！！！！！！！！！！！！！！！！！！！！

3楼-- · 2019-07-17 06:53

精彩回答 2 元偷偷看……

4楼-- · 2019-07-17 12:44

有谁能说明白点

5楼-- · 2019-07-17 17:23

D1过滤电源前端的交流分量或前端有电感时用来保护7805的，C1,C3滤波电容，C2,C4高频退耦电容，D2电源指示，R1降压电阻。顺便说句，7805输出端电容取大了，布线不合理的话7805容易自激坏管。
