新人学习，请问哪位大神能够帮忙抄图~

2019-07-16 19:08发布

站内问答 / 电路设计
10126 6 1671
各位亲爱的大神：
        晚上好！新人求助，可不可以帮忙把图片的电路板抄下图，这块电路板INPUT 是 DC12V，然后有一个5V的风扇和一个5V的负离子（两者实际测得为5.5V），详细可以看图，感谢了！本人QQ：562616863，再次谢谢！

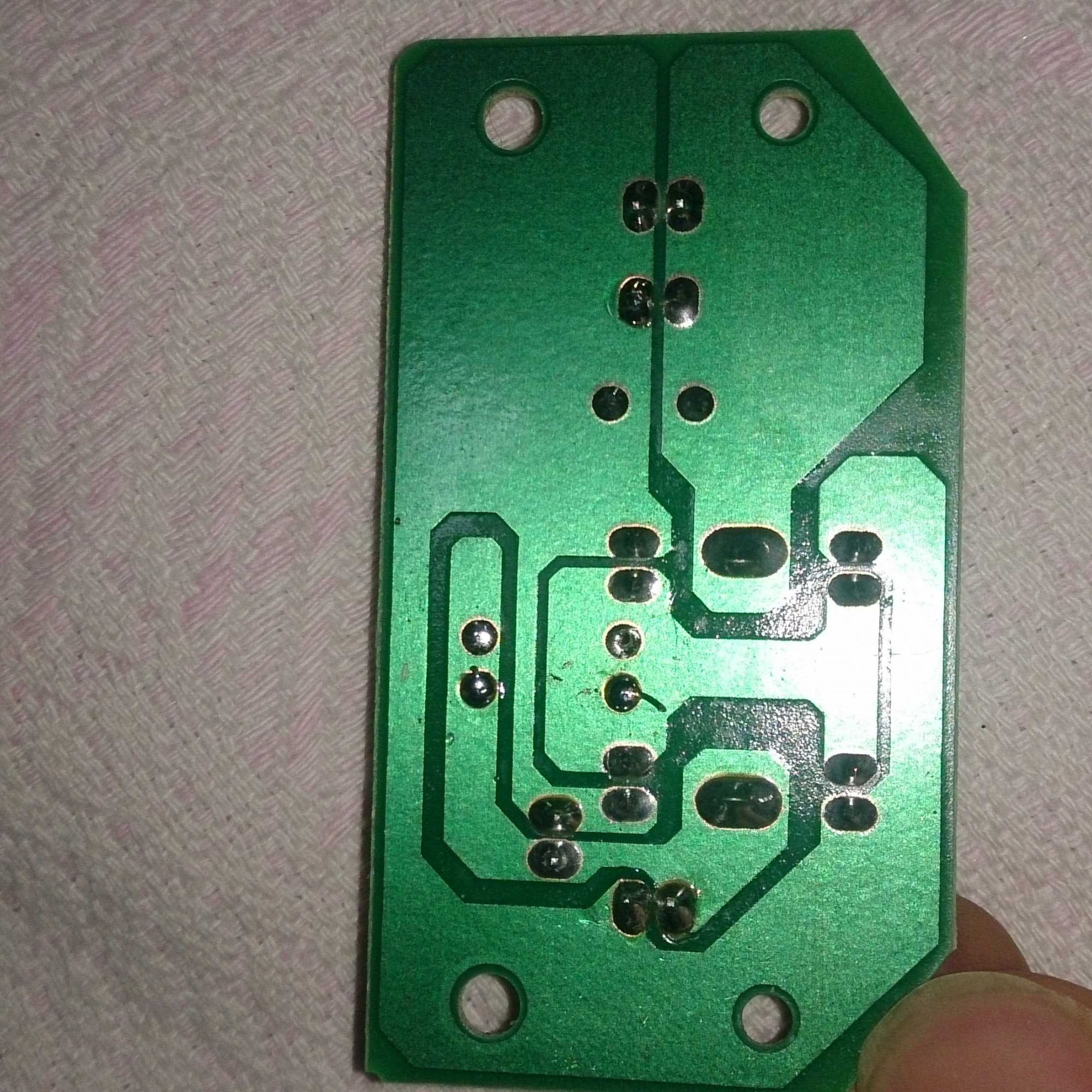

反面 反面
正面 正面
正面 正面
反面 反面
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
qq729101414
1楼-- · 2019-07-16 22:33
本帖最后由 gk320830 于 2015-3-5 16:51 编辑

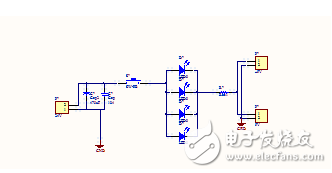

无标题.png {:12:}{:12:}

alanjoker
2楼-- · 2019-07-17 01:30
qq729101414 发表于 2014-4-22 07:35

可以加你QQ吗大神~
松山归人
3楼-- · 2019-07-17 05:24
 精彩回答 2  元偷偷看……
qq729101414
4楼-- · 2019-07-17 07:42
alanjoker 发表于 2014-4-22 08:02
可以加你QQ吗大神~

屌丝一枚 大家相互学习吧。
alanjoker
5楼-- · 2019-07-17 08:37
qq729101414 发表于 2014-4-22 10:01
屌丝一枚 大家相互学习吧。

大哥，你的图片看不太清楚~可以来张高清点的吗~要不我加你QQ吧~
537000090
6楼-- · 2019-07-17 09:45
{:1:}{:1:}{:1:}
