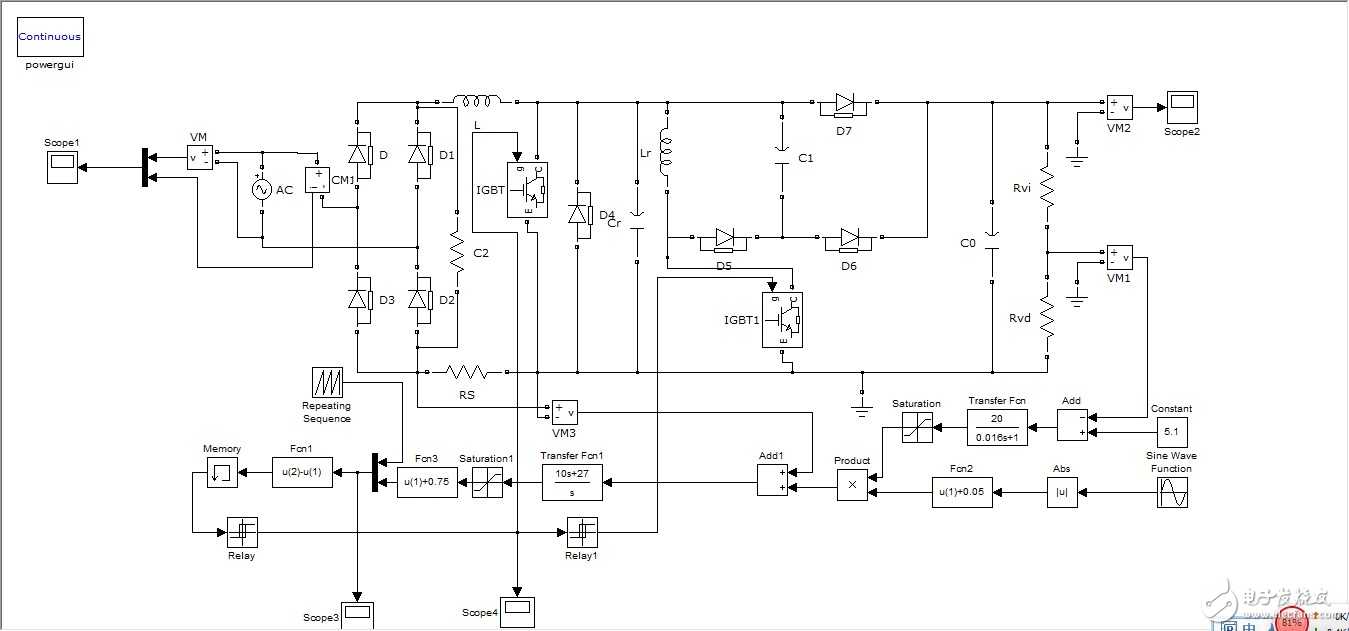

boost PFC电路MATLAB仿真求大神指导

2019-07-16 19:10发布

本帖最后由 zhousi 于 2013-5-29 19:53 编辑

参数不知道对不对,但这不是主要的,目前仿真不下去,速度太慢
求大神看看有什么问题,还有参数设置。
谢谢了!
L:1e-3
CR:1.2e-9
LR:16e-6
CO:0.4e-3
RVI:79000
RVD:1000
RS:0.015
锯齿波:time values:[0 0.00002]Output values:[0 2.5]
算法ode23t,最大步长1e-6
其余的参数默认,没有设置

或者谁给个matlab的仿真图研究一下也行
matlab.rar 下载积分: 积分 -1 分
22 KB, 下载次数: 387, 下载积分: 积分 -1 分
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
12条回答
164908060
1楼-- · 2019-07-16 20:20
这个仿真软件真心没用过,不好意思
z00
2楼-- · 2019-07-16 23:34
 精彩回答 2  元偷偷看……
火影勇者
3楼-- · 2019-07-17 04:08
z00 发表于 2014-4-5 22:14
楼主可以参考一下这篇文章:

CCM BOOST PFC电路设计浅析 : http://bbs.21dianyuan.com/21585.html ...

你好,为什么这个网站打不开啊?可否重新发一下链接啊?谢谢了啊
zycpers
4楼-- · 2019-07-17 05:17
能问下这个仿真参考的是哪篇论文吗,谢谢a~~
刘健荣
5楼-- · 2019-07-17 07:22
撸主解决问题了吗?
panzai8765
6楼-- · 2019-07-17 12:55
你做的是毕业设计吗?
