把(0~5V)方波转化成(-2.5~2.5V)方波

2019-07-16 19:11发布

对于具体的电压值没有要求,只要把一个正电平的方波信号变成有正负的就好方波来源:D触发器(输出5V和0V)
转化后的用途:通过积分器制造三角波

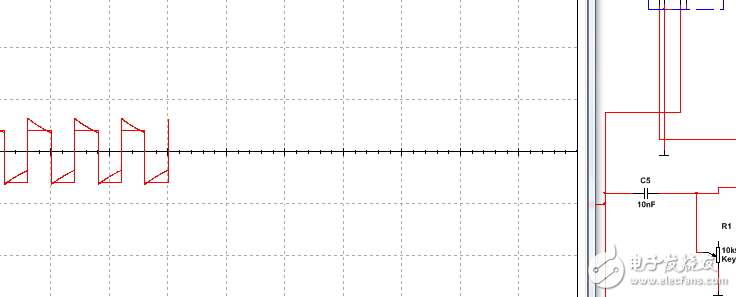

我试过的方案1:rc高通滤波器,
                            问题在于:电平会下降,但同时方波失真,不利 高通滤波器 于后面积分三角波 比价器 比较器


                              有什么办法改进吗?
              方案2:运放做一个比较器,把方波和3.3V电平比较,大于就输出高电平,小于就输出低电平
                            问题在于:输出响应比较慢,
                               有什么办法改进吗?
              方案3:运放做一个减法器,减去2.5V,这个方法好,
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
