关于PT2262/2272的微型无线遥控开关设计

2019-07-16 19:13发布

如图：本遥控开关采用无线电编译码方式，不受方向性限制，直线控制距离≤100m。可控制功率在400W左右的电器的开／关。它由遥控器与接收电路两部分组成。遥控器体积小巧、外形美观，可挂于钥匙串上，随身携带。其上有四个按键，可分别发射四路控制信号。

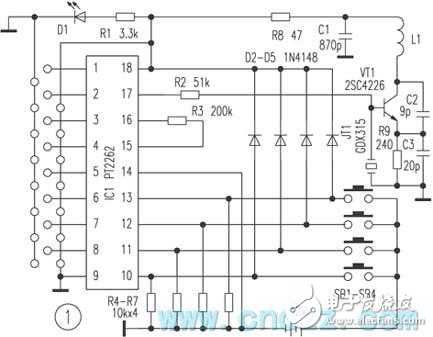

图1为遥控发射器电路。IC1是采用CMOS技术的低功耗编码发射芯片，～脚是8位3态地址设定脚，每个引脚可以接高电平、低电平或者悬空，从而可提供6561（3的8次方）个地址码，可有效地避免重码。另外，～脚为4位数据引脚，可产生四路控制信号。当任一按键按下时，由IC1形成的与按键对应的编码脉冲串便从脚输出，去调制高频振荡电路，JT1为高频谐振器，它与VT1组成稳定的高频振荡电路。另外，VT1还兼作高频发射，信号通过L1发射出去。
图2、图3分别为高频接收和译码控制电路。图2中天线接收到的信号经VT1高频放大之后进入VT2进行选频，选出与发射器载波频率相同的信号，进入IC1A放大，放大后的信号进入IC1B整形后由Dout输出至图3的Din，再经过IC2A的进一步滤波整形送入PT2272的脚。PT2272是与PT2262配套使用的译码集成电路，它也有8位3态地址引脚，只有与PT2262的地址引脚设置相同时，才能正确译出数据信号，在PT2272的对应输出端输出高电平。D1、R2、R3、C1组成消除按键抖动的电路，以保证遥控操作的可靠性。D1的正端可以接在PT2272的脚至脚之任一处，它们分别与发射器的4个按键对应。C2和R4完成对CD4013的预置，使初次加电时CD4013的输出端为低电平，即受控电器处于断电状态。IC4为带过零触发功能的光电耦合器，当CD4013输出高电平时，光耦工作，同时触发双向可控硅导通，在输出端输出220V电压。采用可控硅作为开关控制可以消除采用继电器产生的噪音，同时整个电路的可靠性也得以提高。接收部分电路的供电采用阻容降压方式，实现了整个电路的小型化。
本套板全部调试好，不需作任何处理即可正常工作。安装完毕后，按一下按键，电器通电，再按一下，电器断电。——————————————————————————————————————————————
现在我需要按如下要求对本电路进行修改，希望有高手能帮忙，如果能QQ交流最好，能在QQ上商议。1、设计制做一个微型无线遥控开关；2、要求采用无线电遥控对直流电压进行通断控制，控制距离10m左右，无线接收控制部分体积尽量小；3、在不改变PT2262/PT2272的基础上，我想将电路中的控制四路改为控制1路或者2路；可控硅部分改成利用三极管饱合导通原理控制直流电压而不是交流电压；图2的高频接收和图3的译码控制电路都能尽量简化以满足接收控制部分体积尽量小的要求。
