使用altium designer的sheet symbol功能画电路图时出现了如下错 - 平头弟

使用altium designer的sheet symbol功能画电路图时出现了如下错

2019-07-16 19:20发布

站内问答 / 电路设计

6238 8

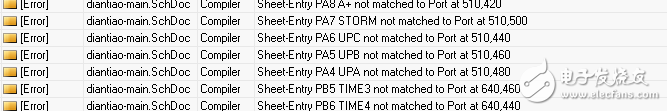

SHEET-ENTRY PA8 A+ not matched to Port at 510,420

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

8条回答

1楼-- · 2019-07-16 22:36

本帖最后由 gk320830 于 2015-3-4 12:00 编辑

我画板子编译的时候也出现过这样的错误，检查发现，是生成多通道后执行了sheet-entry与原理图同步后造成的，也就是说生成多通道后，不将多通道与原理图同步就可以避免这个问题。

2楼-- · 2019-07-17 03:42

精彩回答 2 元偷偷看……

3楼-- · 2019-07-17 04:47

我试试

4楼-- · 2019-07-17 06:26

希望有图片解释就好了

5楼-- · 2019-07-17 11:32

希望有图片解释就好了

6楼-- · 2019-07-17 15:30

LZ，小弟也遇到这个问题了，怎么解决？
