60分频器实验怎么做啊

2019-07-16 19:20发布

4214 1

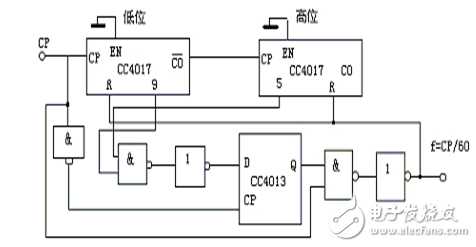

这是实验指导书上的一个图，60分频器。可是怎么都做不出来。线路接了好几次没有问题。是不是还有什么地方是需要注意的。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

1条回答

1楼-- · 2019-07-16 21:59

本帖最后由 gk320830 于 2015-3-6 04:21 编辑

60分频计，，，不用这么复杂吧。。用两片74LS163再加两个门电路就可以实现了。。你这图看的好晕。。。还有你的CC4017是毛线玩意，它上面的标注看不懂啊。。。跟我们一般用的逻辑标示符不统一
