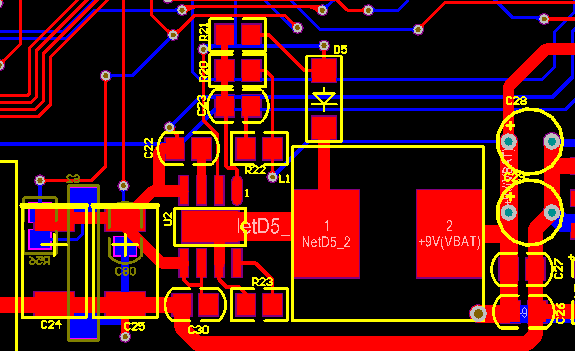

求教各位大神，我想输出一个7.2V左右的电压（输入大于等于8.4V），结果在焊接PCB的时候为什么经过L1输出的电压都在1V左右啊？L1我用的是6.1uF，6.4uF，6.8uF输出都是1V，郁闷了。。。。。。
求教各位大神，我想输出一个7.2V左右的电压（输入大于等于8.4V），结果在焊接PCB的时候为什么经过L1输出的电压都在1V左右啊？L1我用的是6.1uF，6.4uF，6.8uF输出都是1V，郁闷了。。。。。。
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 薪火传承 的问题《求助下图的电源设计原理图解析（已解决）》','https://www.xiaopingtou.net/q-65951.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
你的电路和datasheet的参考电路基本是一致的，我算了一下，按你的电阻值来算，输出大约为5v
但是你的输出只有1V左右，测量下FB引脚的电压是多少
注意一下FB引脚的另一个功能：
If this pin is pulled above 1V the controller resets internal soft start circuit.
datasheet上说 The MOSFET driver is disabled when a voltage greater than 1V is applied at FB pin. 是不是FB引脚的电压大于1V，SP7656就不工作了呢？
SP7656正常工作时FB的引脚电压大概是多少呢？低于这个正常电压和高于这个正常电压分别是什么情况呢？
