小弟刚学430，在看ti提供的例程，在看到clockout时钟模块时，有以下程序：

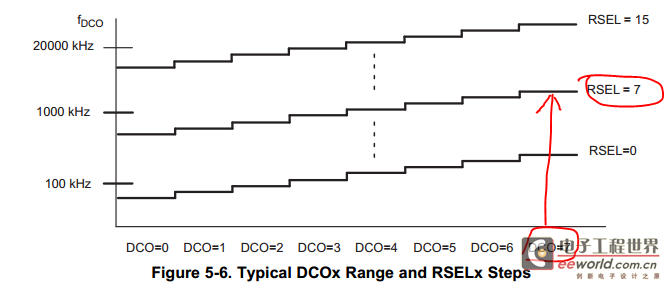

DCOCTL = DCO0 + DCO1 + DCO2; // Max DCO
BCSCTL1 = RSEL0 + RSEL1 + RSEL2; // XT2on, max RSEL
BCSCTL2 |= SELS; // SMCLK = XT2
请问，第一条是DCO全开么？全开的话是 1110 0000 对么？
我用示波器在外围引脚测了一下，SMCKL的频率是8M左右，ACLK的频率是32768左右，MCKL频率是4.8M左右，请问MCKL的频率怎么计算？这个4.8是怎么出来的？
此帖出自
小平头技术问答
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 aihaiduo 的问题《MSP430的DCO的频率问题》','https://www.xiaopingtou.net/q-6596.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
http://www.eeworld.com.cn/mcu/2013/0116/article_11808_4.html

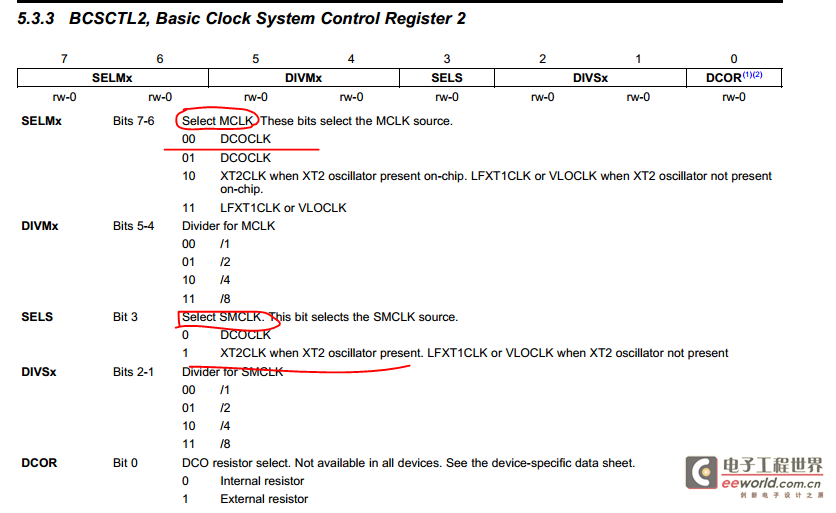

SMCLK时钟源选择的是XT2,也就是外部晶振的频率为8M。
MCLK时钟源选择的是内部DCO频率。
你的是什么型号的430？
