STC89C52,SS8550 PNP SS8050 NPN三极管，4.7K和10K电阻，uln2803,如何驱动+12V的4寸共阳数码管，麻烦大致画一下图吧
要求显示年月日，时分，谢谢大神了

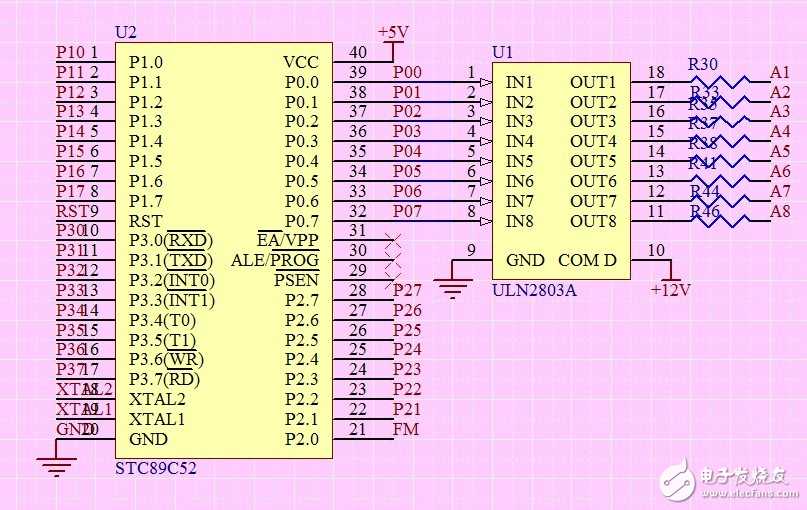

这是我弄的。不知道对不对
STC89C52,SS8550 PNP SS8050 NPN三极管，4.7K和10K电阻，uln2803,如何驱动+12V的4寸共阳数码管，麻烦大致画一下图吧
要求显示年月日，时分，谢谢大神了
这是我弄的。不知道对不对
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 再危险⌒我也要 的问题《请使用给出的元器件驱动4寸+12V共阳数码管，非常感谢》','https://www.xiaopingtou.net/q-66269.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
上图中取消R7 10K电阻，Q1发射极直接接12V；需要再加NPN管倒相，否则Q1无法关断。
R1左端接一S8050的C，E接地，B极直接接P10；P10接10K电阻到+5V
下图中，P0.0～P0.7分别接10K电阻到+5V
ULN2803是带阻达林顿三极管阵列，输入可以直接接单片机，但51核的单片机一般高电平驱动电流很小，需要外接上拉电阻。
谢谢，驱动是的+12V共阳数码管（大概是2.3英寸的共阳数码管），需要电流较大。
位选：P1已经加了上拉电阻+5V
段选：P0也加了上啦电阻+5V
这样如果；
1、P10=0 P00=0,
数码管理论a段会亮吗？
2、如果电流过大会损坏数码管吗？需要加大概多大的限流电阻
3、P1口接这样的数码管太多了，连接很麻烦（一共13位），可以使用像驱动段选使用ULN2803代替吗？
呵呵，分析一下吧，老大~帮帮忙
