各位大神，我初接触开关电源，求教各位。
BOOST升压电路里整流二极管要使用MBR30H150CT代替1n5819，要怎么接入电路，

MBR30H150CT原理图

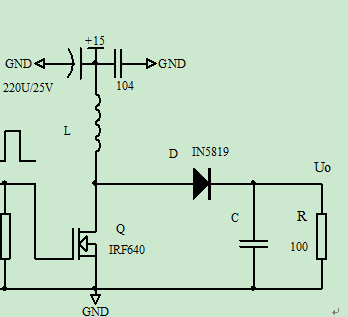

升压电路

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-07-17 01:07

老哥啊，利用二极管的特性啊，MBR30H150CT的1脚3脚相当于boost电路二极管的正极（1脚3脚任意一个，亦可以并联），至于MBR30H150CT的2脚相当于boost电路二极管的负极。

2楼-- · 2019-07-17 05:09

我已经知道了，刚开始做电源，问题2了点

3楼-- · 2019-07-17 09:20

翔少2404 发表于 2012-7-18 22:10
老哥啊，利用二极管的特性啊，MBR30H150CT的1脚3脚相当于boost电路二极管的正极（1脚3脚任意一个，亦可以并 ...

我已经知道了，刚开始做电源，问题2了点
