2019-07-16 20:00发布

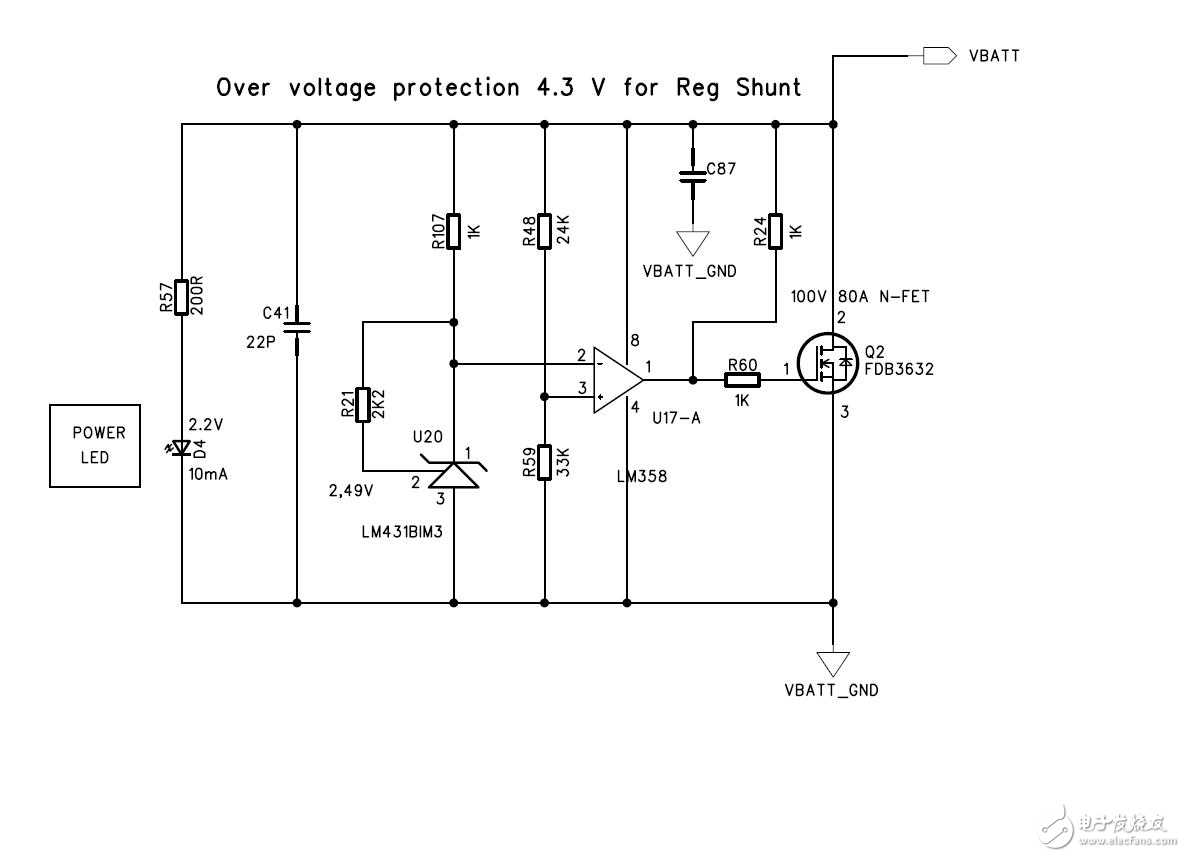

ygao 发表于 2013-4-15 17:34 R57限流电阻，保护D4 C41和C81稳压 U20提供精准2.50V参考电压，R21输入电阻，R107限流电阻，保护U20
哈瑞杨仔 发表于 2013-4-16 09:15 有个地方想不通，Q2导通不是要U17A输出高电平吗？
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 哈瑞杨仔 的问题《求大神详细分析如下保护电路的工作原理！！》','https://www.xiaopingtou.net/q-66393.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
抢个沙发等待高手~~~
C41和C81稳压
U20提供精准2.50V参考电压，R21输入电阻，R107限流电阻，保护U20
U17A比较器，IN-接2.5V的参考电压，IN+接Ubat的相对电压，R59和R48设置Ubat的相对电压到2.5V,当Ubat为4。3V的时候。
IN+大于IN-， U17A输出低电平，Q2导通，短路其他元件，实现过压保护
R24上拉
R60输入电阻
有个地方想不通，Q2导通不是要U17A输出高电平吗？
不好意思，是我写错了，
IN+大于IN-，输出高电平，Q2导通
