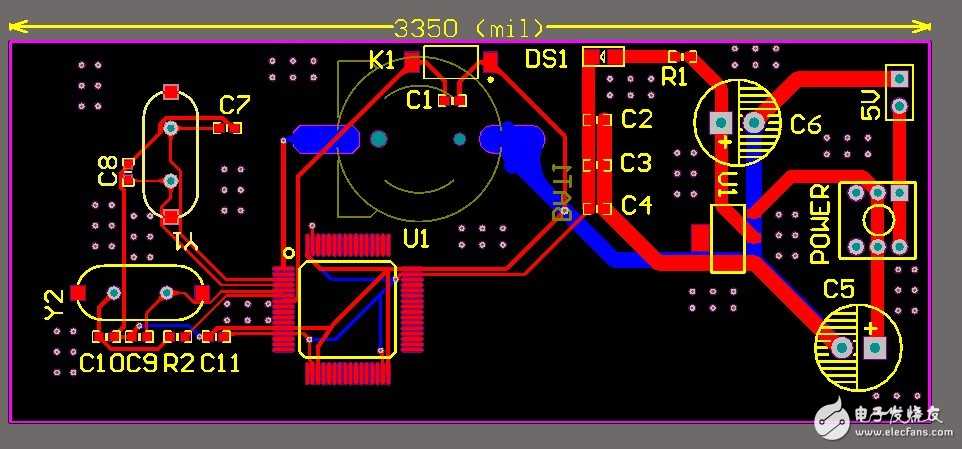

帮帮小弟看第一个PCB设计图，求大神犀利神眼

2019-07-16 20:05发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

6条回答

1楼-- · 2019-07-17 01:29

本帖最后由 gk320830 于 2015-3-8 12:06 编辑

晶振离MCU太远了

2楼-- · 2019-07-17 04:47

精彩回答 2 元偷偷看……

3楼-- · 2019-07-17 04:48

需要在底层焊接的元件，比如插针，电容最好底层连接再用过孔连到顶层，不然焊接很麻烦啊

4楼-- · 2019-07-17 05:19

个人觉得 Y1Y2那块走线离焊盘太近 C3C4那块走线距离太近个人觉得不一定对仅供参考一下

5楼-- · 2019-07-17 06:10

1：y1,y2晶振下面走线太多了，晶振下尽量少走线
2：C2-4这里的走线有问题，应该是向外延伸，电容下面也是少走线
3：总体感觉布局不很合理，另外走线比较乱

6楼-- · 2019-07-17 10:24

没有文字来说说啊，不科学
