输入为12V的锂电池，输出20V/5A，5V/0.75A 求解释电路图

2019-07-16 20:29发布

站内问答 / 电源技术
1943 2 1714

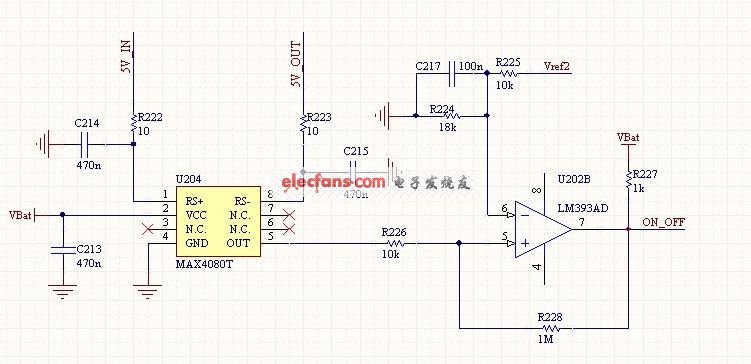

总图 20V 上 5V电流检测 20V 下
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
agj032
1楼-- · 2019-07-16 21:34
本帖最后由 agj032 于 2011-4-10 08:19 编辑

由表12V变为20V,一般由逆变开关电源来实现.R204明显是个保险管(不管是热敏电阻还是保险丝也好),其限流电流为0.2A,与题目的5V/0.75A不符.F1没有标明限流值.而这是电路的关键之一.再有,考虑一下功耗,输出功率达到103.75W,12V的锂电池能拿出来,就算100%的转换率(开关电源做的好的能超过90%),这样的锂电池在哪儿能买到?
wenhai0033
2楼-- · 2019-07-16 23:05
:P学习中。。。。。。。。。。
